Na sprzedaż oferuję adapter do bateryjnego podtrzymania zegara RTC w Commodore CDTV

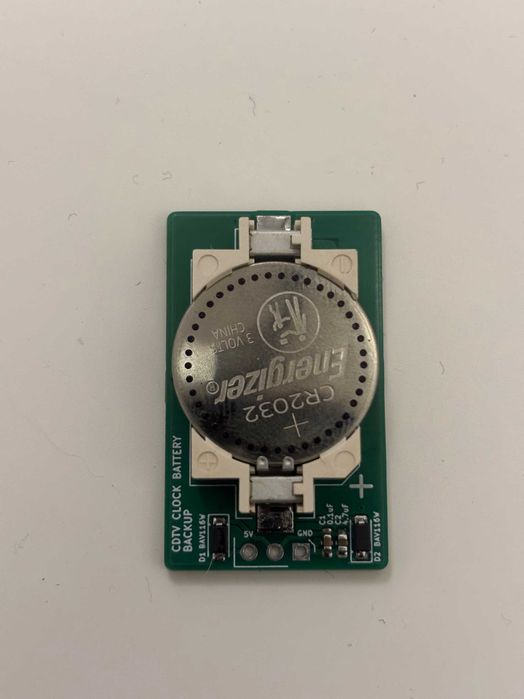

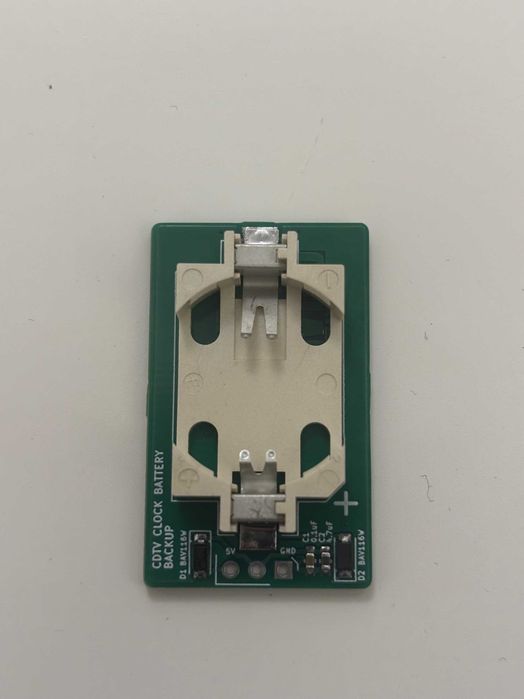

Starałem się, aby adapter był możliwie najmniejszy. Zasada działania jest prosta: bateria CR2032 podtrzymuje zasilanie układu RTC odpowiedzialnego za odmierzanie czasu i przechowywanie daty w CDTV po odłączeniu komputera od sieci. Po odłączeniu zasilania wyświetlacz przedniego panelu oczywiście zgaśnie, ale zegar będzie nadal pracował. Po ponownym podłączeniu zasilania CDTV powinien ponownie wyświetlić prawidłową godzinę. W adapterze zastosowano diody o bardzo małym prądzie wstecznym. Zapobiegają one zasilaniu pozostałych układów komputera z baterii oraz ładowaniu baterii CR2032 z linii +5 V. Uwaga: montaż nie jest szczególnie skomplikowany, ale wymaga lutownicy, podstawowych umiejętności lutowania oraz ostrożności. W zestawie jest adapter i przewody. W zestawie NIE MA baterii ;)

Instrukcja montażu

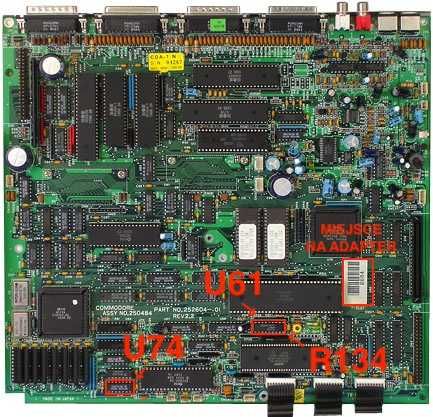

Przed rozpoczęciem prac należy odłączyć CDTV od sieci i zdjąć górną część obudowy. Dla wygody można również ostrożnie wyjąć z podstawki procesor U51 — Motorola MC68000. Numery pinów należy ustalić według wycięcia na obudowie układów oraz zdjęć instruktażowych w aukcji. Numery pinów zawsze liczymy od wcięcia - patrząc na układ z wcięciem skierowanym w prawo - pin nr 1 jest tym powyżej wcięcia, a ostatni tym poniżej.

Unieś pin 18 układu U61 — OKI MSM6242B.
Układ znajduje się tuż poniżej procesora, w pobliżu środka płyty głównej. Pin 18 jest wejściem zasilania VDD zegara RTC.

Najlepiej odlutować pin od spodu płyty i delikatnie go unieść. Można go również ostrożnie przeciąć tuż przy płycie, ale jest to rozwiązanie mniej odwracalne. Po uniesieniu pin nie może stykać się ze swoim oryginalnym polem lutowniczym. Odłączenie pinu jest konieczne, ponieważ w przeciwnym razie bateria zasilałaby również inne układy na płycie głównej i szybko by się rozładowała.

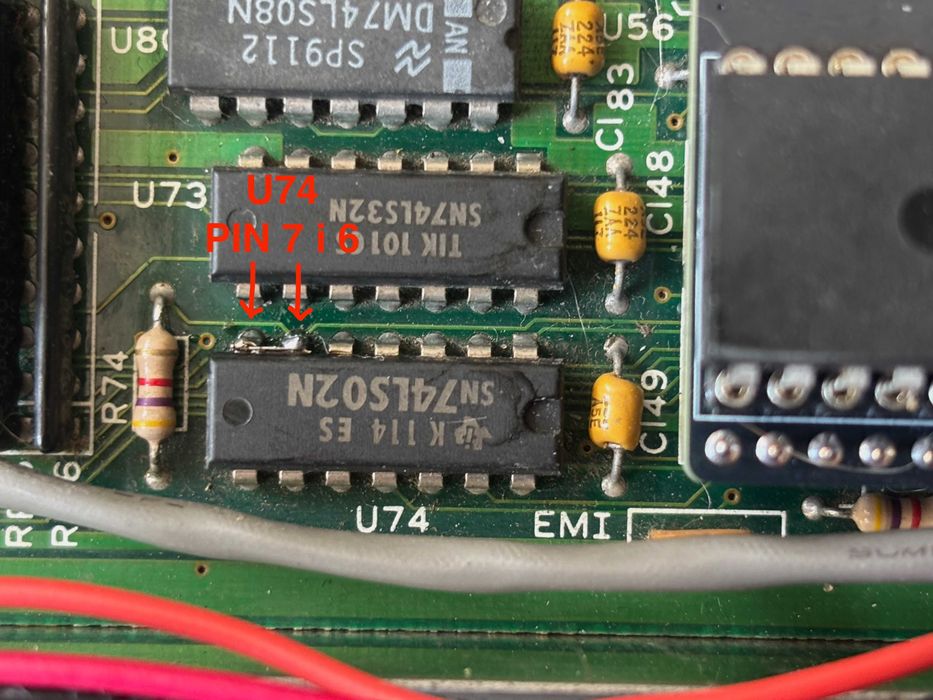

Zewrzyj piny 6 i 7 układu U74.
U74 znajduje się obok układów pamięci, w lewym dolnym rejonie płyty głównej. Piny 6 i 7 można połączyć od spodu płyty albo za pomocą krótkiego przewodu lub niewielkiego mostka z cyny bezpośrednio na układzie. Zwarcie pinów blokuje możliwość zapisywania do zegara RTC przez kontroler przedniego panelu. Bez tego mostka kontroler może nadpisać lub zerować godzinę i datę.

Podłącz adapter.

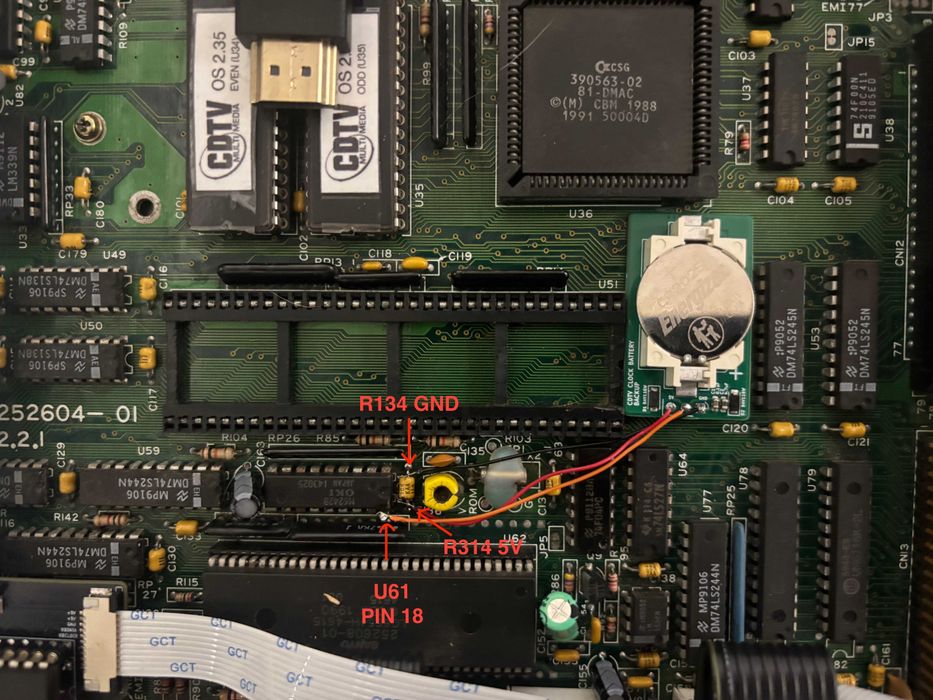

Środkowy pin adaptera, oznaczony U61/pin18, należy połączyć z uniesionym pinem 18 układu U61.
Pin GND należy podłączyć do masy, a pin 5V do linii zasilania +5 V komputera. Jako wygodne punkty przyłączeniowe można wykorzystać piny kondensatora C134, znajdującego się obok U61. C134 jest kondensatorem zasilania U61 więc nadaje się idealnie. Patrząc od frontu CDTV - GND to górna noga R134, a 5V do dolna noga (patrz zdjęcie)

Zamocuj i zaizoluj adapter.
Adapter z baterią dobrze mieści się po prawej stronie procesora. Można go przymocować do płyty za pomocą cienkiej, dwustronnej taśmy izolacyjnej. Spód adaptera oraz odsłonięte punkty lutownicze warto zabezpieczyć taśmą Kapton, folią PET albo innym trwałym materiałem izolacyjnym. Adapter nie powinien mieć możliwości przesuwania się ani dotykania metalowych elementów płyty. Na koniec - umieść baterię CR2032 w koszyczku adaptera i złóż komputer.

Uwaga dotycząca Emu68 i PiStorm

Z normalnym procesorem MC68000 adapter działa bez problemu.. W testowanej przeze mnie konfiguracji z Emu68 samo podtrzymanie zasilania RTC też działa poprawnie.. ale zegar zostaje wyzerowany podczas resetu przy starcie :( W PiStorm podobno to już poprawiono ale nie sprawdzałem i nie gwarantuję.

Nie ponoszę odpowiedzialności za uszkodzenia wynikające z nieprawidłowego montażu. Adapter należy kupić tylko wtedy, gdy potrafisz wykonać opisaną modyfikację albo możesz zlecić ją osobie mającej odpowiednie doświadczenie.
