Co to jest CleanBoard Tiny I do czego służy: https://bit.ly/CleanBoardTinyCoiJak
Film z lutowania CleanBoard Tiny:
https://bit.ly/CleanBoardTinyJakLutowac

Nowa dostawa.
Kosmetyczne zmiany, które pomogą jeszcze łatwiej i szybciej lutować CleanBoard Tiny kit
- wygodniejsze pady do lutowania kabla xt60
- Większe pady lutowania kabli balansera
- Białe PCB - the CleanBuild style ;)

Jest wiele sposobów na ładowanie baterii 1s. Od najprostszej ładowarki z zestawu która pozwoli ładować tylko jedną baterię naraz. Gotowe dongle do power banka, które pozwalają ładować więcej baterii, lecz nie mają trybu storage i często są bardzo niedokładne. Aż po kabelki ładowania seryjnego wpinane do ładowarki rc, które z kolei wymagają by wpiąć w nie zawsze tyle baterii dla ilu zostały stworzone. Nawet jeśli chcesz naładować, lub rozładować ich mniej.

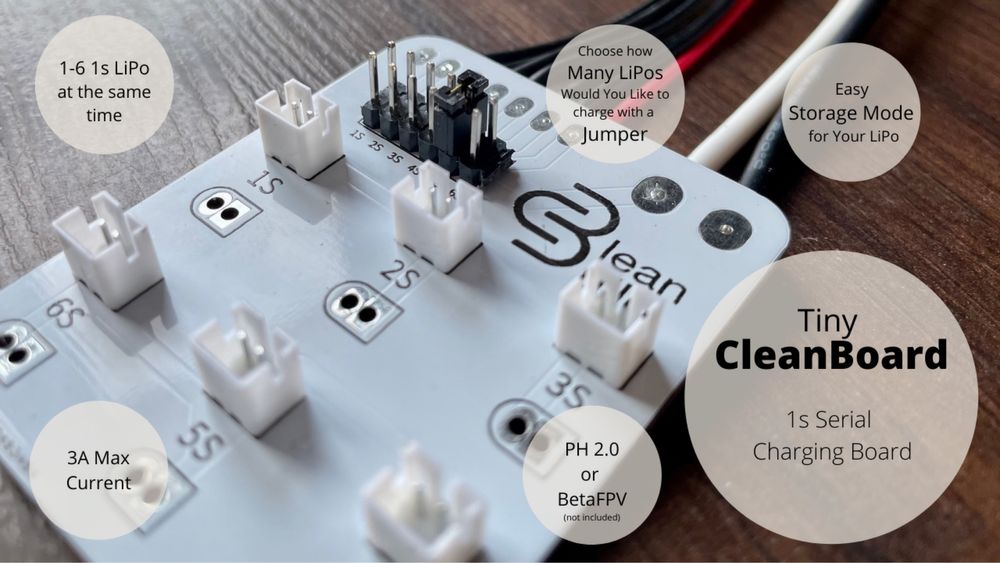

CleanBoard Tiny łączy plusy tych wszystkich rozwiązań!
Dzięki zworce sam wybierasz ile baterii chcesz naładować, lub rozładować.
Dzięki temu że wpinasz ją do ładowarki RC, ładowanie jest tak dokładne jak twoja ładowarka. Nie przeładuje, lub nie doładuje ich za mało.
Dodatkowo możesz skorzystać z takiego trybu ja ci się podoba. LiPo? LiPo HV? A może storage na 3.9V? Ograniczają Cię tylko możliwości twojej ładowarki.
Dzięki temu że jest to płytka ładowania seryjnego (a nie równoległego), możesz bezpiecznie wpiąć naraz całkiem rozładowaną i całkiem naładowaną baterię!

Odległość pomiędzy złączami PH 2.0 to 21mm. Jeśli używasz baterii 1s ze złączem przymocowanym w plastiku (bez pigtail), maksymalna szerokość baterii nie powinna przekroczyć 17mm. Aby wykorzystać wszystkie 6 złącz naraz baterie szersze niż 17mm powinny posiadać pigtail.

Uwaga! Odległość między złączami to 21mm. Jeśli używasz baterii 1s ze złączem przymocowanym w plastiku (bez pigtail), maksymalna szerokość baterii nie powinna przekroczyć 17mm. W przypadku szerszych baterii złącza należy przylutować na kabelkach, zamiast bezpośrednio do płytki.

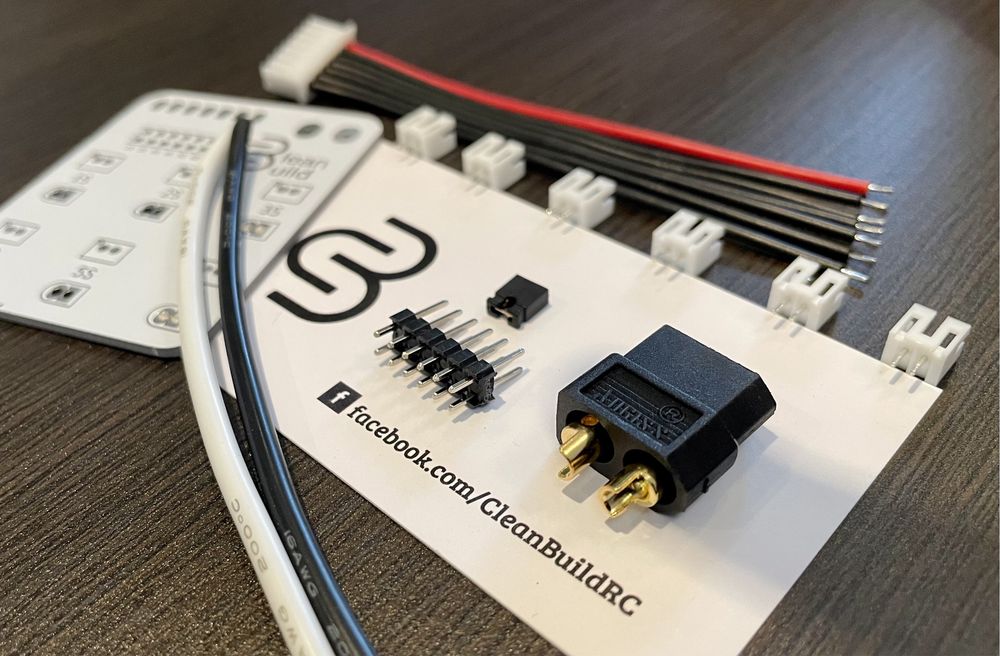

W skład zestawu wchodzi wszystko co potrzebne do złożenia płytki:
1x CleanBoard Tiny PCB
6x Złącze PH 2.0 (solid pin)
1x kabel Balansera ok. 10cm
2x kabel 16 awg ok. 10cm
1x XT60
1x 6x2 Pinheader
1x zworka do Pinheader’a

Potrzebujesz:
- Zestaw do lutowania
- Kawałek Termokurczy
- Opcjonalnie: Złącza BetaFPV
- Opcjonalnie: Coś do zabezpieczenia dołu płytki przed zwarciem (taśma izolacyjna/druk 3d/Epoksy itd)

Projekt druku 3d do CleanBoard Tiny:
https://www.thingiverse.com/thing:5142655

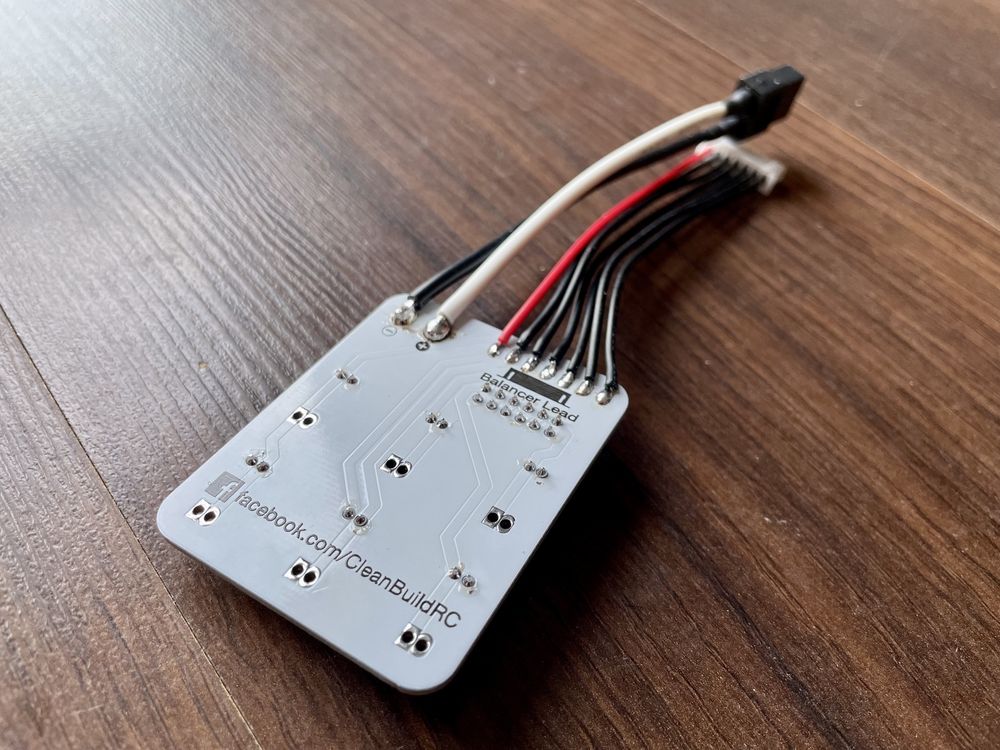

Dla lutujacych kable balansera od dołu:
https://www.thingiverse.com/thing:5199002/files
