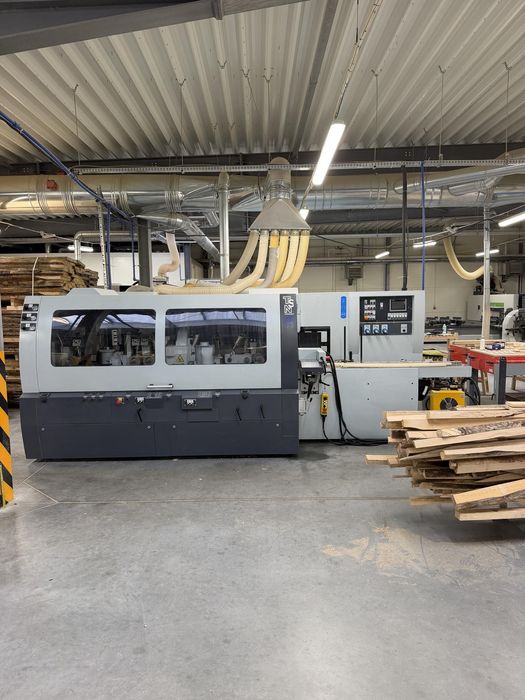

CHAMBON TSN 6 – przemysłowa strugarka czterostronna / profilarka 6-wrzecionowa CNC
Cena: 200 000 zł cena eksportowa
Na sprzedaż profesjonalna, przemysłowa strugarka czterostronna CHAMBON TSN 6 w rozbudowanej konfiguracji 6-wrzecionowej, przeznaczona do wydajnej i precyzyjnej obróbki drewna.
Nie jest to standardowa, prosta strugarka czterostronna. Maszyna posiada 6 wrzecion, w tym wrzeciono uniwersalne, sterowanie numeryczne Siemens, napędzane osie wybranych wrzecion oraz szereg rozwiązań pozwalających na szybką zmianę ustawień i produkcję bardziej złożonych profili.
Maszyna umożliwia obróbkę elementów o szerokości 15–230 mm i wysokości 10–150 mm.
Producent CHAMBON
CHAMBON to francuska marka maszyn do profesjonalnej obróbki drewna. Maszyny tej klasy przeznaczone są przede wszystkim do zastosowań przemysłowych i produkcji seryjnej.
W przypadku modelu TSN 6 uwagę zwraca przede wszystkim ciężka, wzmocniona konstrukcja zaprojektowana w celu ograniczenia drgań, chromowane stoły robocze oraz przemysłowy system posuwu. Każda rolka posuwowa napędzana jest poprzez własną przekładnię ze zsynchronizowanego wału kardana, bez klasycznego napędu łańcuchowego.
Oferowana maszyna reprezentuje rozbudowaną konfigurację CHAMBON TSN 6, łączącą klasyczne struganie czterostronne z możliwością profilowania oraz automatyzacją ustawień.

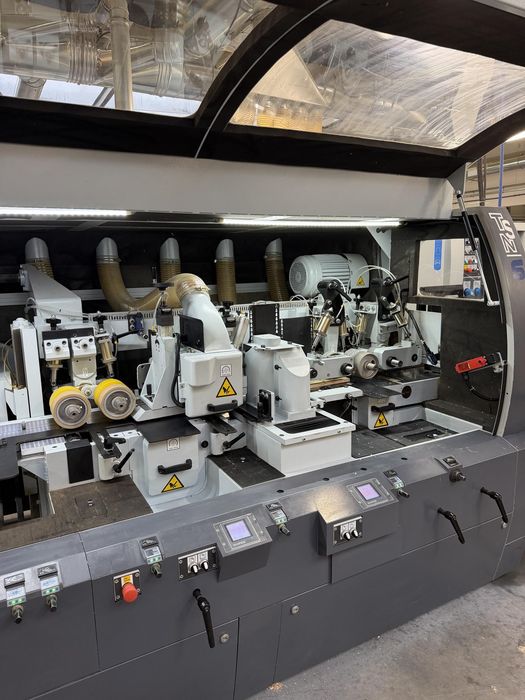

6 wrzecion – rozbudowana konfiguracja
Maszyna wyposażona jest w następujący układ agregatów:
1. Wrzeciono dolne – 5,5 kW
Przeznaczone do strugania wyrównującego. Wrzeciono Ø40 mm, długość 255 mm, prędkość 6000 obr./min.
2. Wrzeciono prawe – 5,5 kW
Wrzeciono Ø40 mm o długości 170 mm, prędkość 6000 obr./min, ruch osiowy 60 mm oraz możliwość profilowania do 20 mm.
3. Wrzeciono lewe – 7,5 kW
Wrzeciono Ø40 mm, długość 170 mm, prędkość 6000 obr./min i ruch osiowy 60 mm.
4. Wrzeciono górne – 11 kW w oferowanej konfiguracji
W standardowej specyfikacji opisane jako 7,5 kW, natomiast wyposażenie dodatkowe zawarte w ofercie przewiduje zastosowanie silnika 11 kW / 15 HP. Wrzeciono posiada również napędzany ruch kątowy sterowany numerycznie.
5. Wrzeciono dolne – 7,5 kW w oferowanej konfiguracji
Drugie wrzeciono dolne posiada dodatkowe możliwości odczytu ustawień osiowych i kątowych. Oferta przewiduje dla niego silnik 7,5 kW / 10 HP.
6. Wrzeciono uniwersalne – 11 kW
Jeden z najważniejszych elementów tej konfiguracji. Wyposażone jest w napędzany ruch kątowy sterowany przez program oraz odczyty ustawień osiowych i kątowych. Silnik w oferowanej konfiguracji ma moc 11 kW / 15 HP.
CHAMBON TSN 6 wyposażony jest w 2-osiowe sterowanie numeryczne Siemens Basic oraz 7-calowy ekran dotykowy.
System oferuje m.in. łatwe ustawianie i programowanie, zapisywanie programów, interfejs graficzny oraz dodatkowy przedni wyświetlacz prezentujący aktualną pozycję i średnice narzędzi odpowiadających wybranemu programowi.
Maszyna posiada bezłańcuchowy, niezależny i zsynchronizowany system posuwu. Wał kardana napędza poszczególne rolki poprzez własne przekładnie.
Prędkość posuwu regulowana jest płynnie w zakresie 6–24 m/min i prezentowana cyfrowo. Maszyna posiada również dwie rolki posuwowe przed pierwszym dolnym wrzecionem, pneumatyczną regulację oraz rozwiązania ułatwiające podnoszenie zespołu przy wymianie narzędzi.
CHAMBON TSN 6 posiada wytrzymały, wzmocniony korpus ograniczający wibracje. Stół posuwu o długości 2000 mm jest chromowany, podobnie jak pozostałe stoły maszyny.
Rolki wejściowe i wyjściowe wyposażono w podwójne łożyska. Maszyna posiada także system docisków bocznych oraz centralną stację smarującą dla elementów wymagających okresowej obsługi.
W oferowanej konfiguracji zastosowano również stół załadunkowy o długości 2500 mm.
Najważniejsze parametry
Producent: CHAMBON
Model: TSN 6
Typ: przemysłowa strugarka czterostronna / profilarka
Liczba wrzecion: 6
Wrzeciono uniwersalne: tak
Szerokość robocza: 15–230 mm
Wysokość robocza: 10–150 mm
Średnica wrzecion: 40 mm
Prędkość obrotowa: 6000 obr./min
Posuw: 6–24 m/min
Sterowanie: Siemens Basic, 2 osie
Panel: ekran dotykowy 7"
Pamięć programów: tak
System mocowania narzędzi: Pro-Lock
Dociski: pneumatyczne
Stół załadunkowy: 2500 mm
Zasilanie: 400 V / 50 Hz / 3 fazy / PE
Stopień ochrony: IP54
Oświetlenie LED
Zgodność CE
Zastosowanie

Na szczególną uwagę zasługuje wyposażenie dodatkowe zawarte w pierwotnej konfiguracji maszyny. Obejmuje ono m.in. numeryczne sterowanie belką, napędzane ruchy osi wrzecion, sterowanie ustawieniami kątowymi oraz zwiększone moce wybranych silników. Maszyna posiada również
Dzięki temu oferowany egzemplarz należy traktować jako rozbudowaną konfigurację produkcyjną, a nie podstawową wersję TSN 6.
Wartość nowej maszyny
Według oryginalnej oferty handlowej z 2021 roku, cena urządzenia w przedstawionej konfiguracji wynosiła:
118 350 EUR netto

Maszyna jest wyposażona w magazyn/podajnik elementów, dzięki któremu może pracować w dużym stopniu automatycznie. Operator umieszcza przygotowane elementy drewna w magazynku, a system samoczynnie pobiera kolejne sztuki i podaje je do sekcji strugającej. Rozwiązanie to ogranicza konieczność ręcznego podawania każdego elementu, zwiększa wydajność produkcji i umożliwia bardziej ciągłą pracę maszyny.

CENA SPRZEDAŻY: 200 000 ZŁ NETTO
