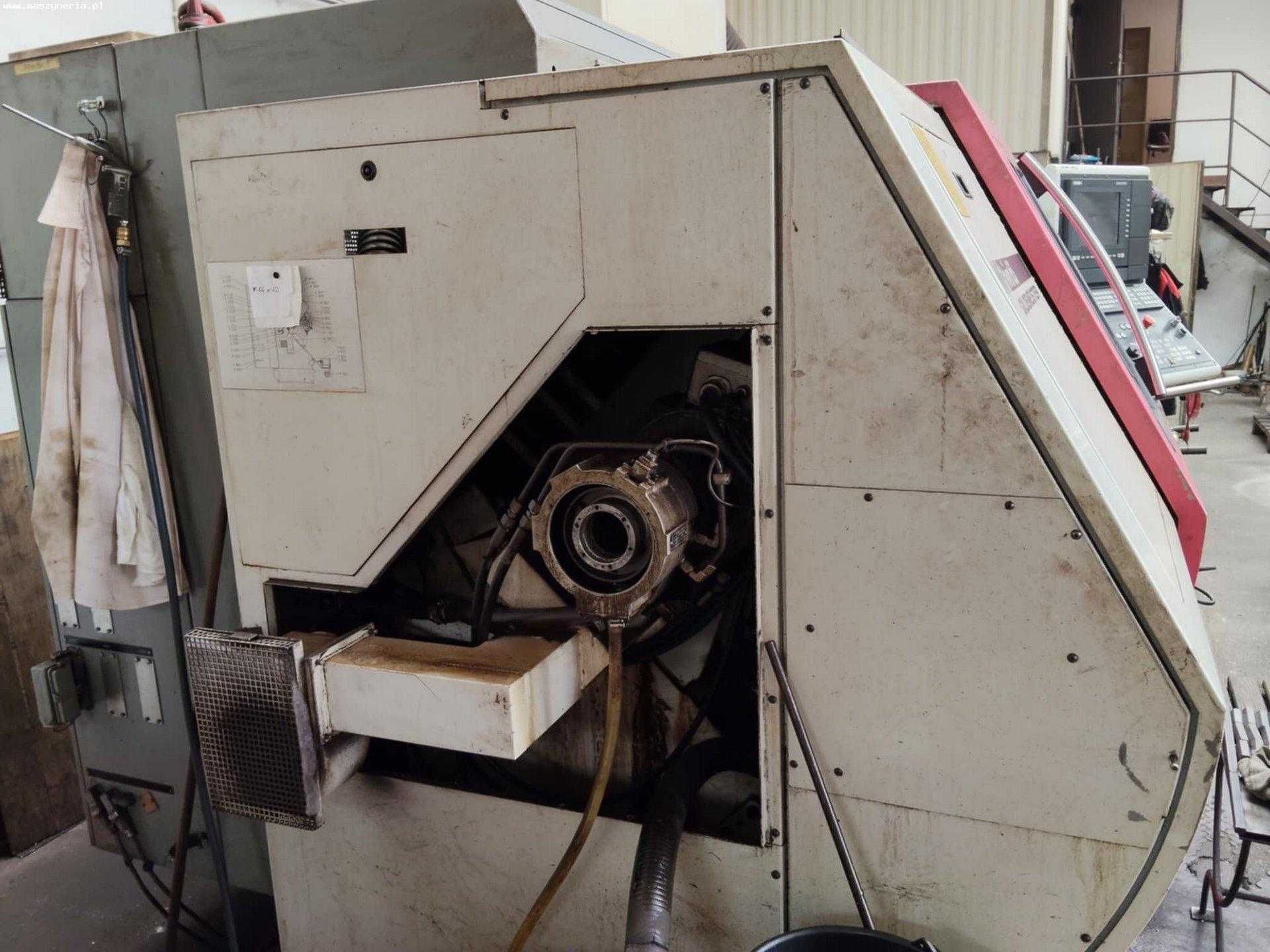

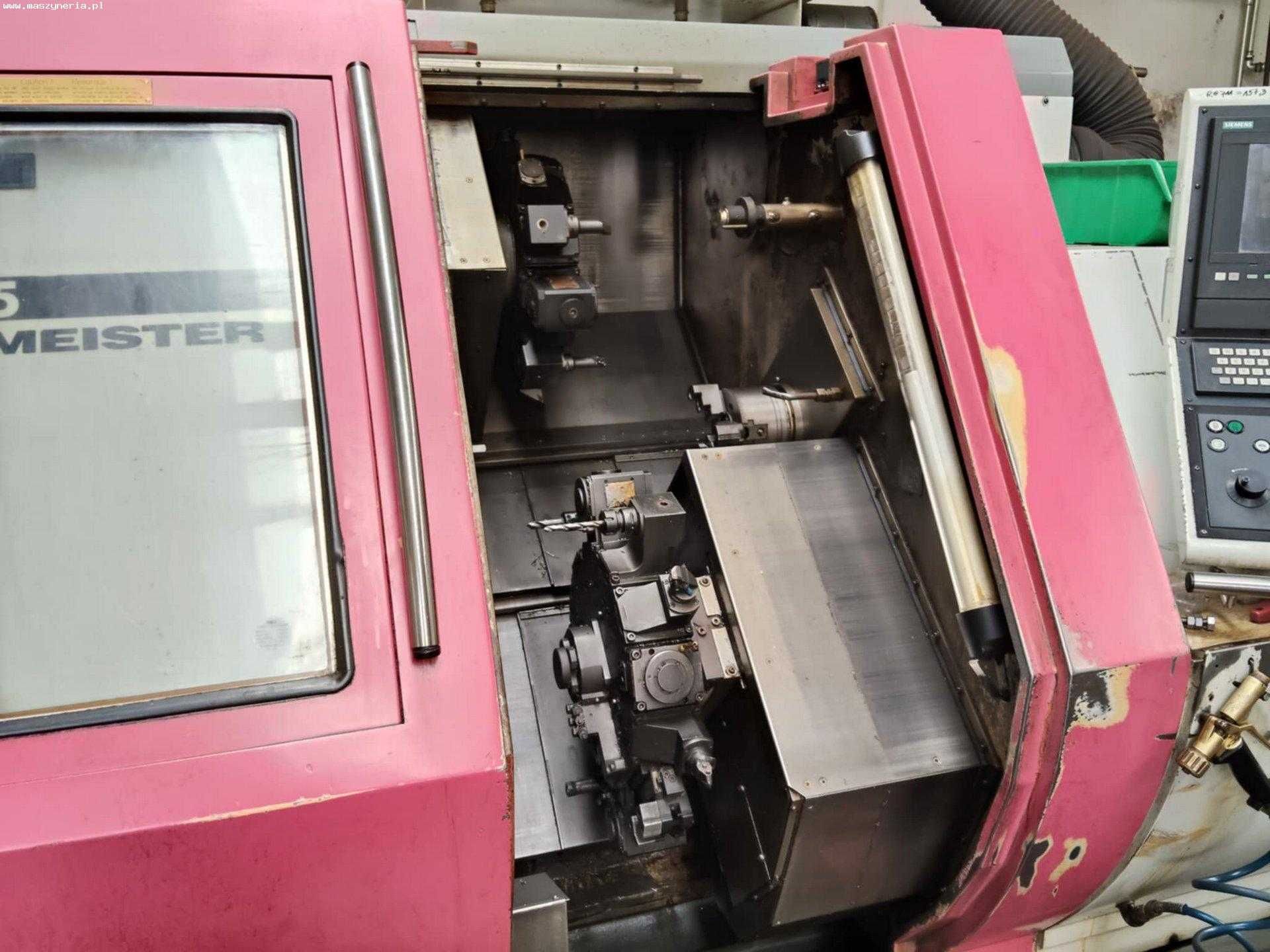

Centrum tokarskie CNC GILDEMEISTER MF twin 65 wyprodukowane zostało w 2000 roku w Niemczech przez GILDEMEISTER Drehmaschinen GmbH.

Dane techniczne tokarki CNC GILDEMEISTER MF twin 65
Dane ogólne
- liczba osi: 4 (X1,X2,Z1,Z2)
- przelot nad łożem: 240 mm
- maksymalna średnica toczenia: 200 mm
- maksymalna długość toczenia: 600 mm
- posuw w osi X1,X2: 190 mm
- posuw w osi Z1,Z2: 555 mm
- posuw przyśpieszony w osi X1,X2: 20 m/min
- posuw przyśpieszony w osi Z1,Z2: 30 m/min
- siła posuwu w osi X1,X2: 4 kN
- siła posuwu w osi Z1,Z2: 7 kN
- rozdzielczość wszystkich osi: 0,001 mm
- liczba wrzecion: 2
- liczba głowic rewolwerowych: 2
- odległość pomiędzy wrzecionami: 800 mm
- kąt pochylenia łoża: 45°
- rodzaj prowadnic: prowadnice toczne rolkowe
- pojemność zbiornika oleju: ok. 25 l
- moc pompy oleju: 2,2 kW
- maksymalne ciśnienie pompy oleju: 80 bar
- pojemność zbiornika chłodziwa: 200 l
- moc pompy chłodzącej: 1,65 kW
- przepływ pompy chłodzącej (przy 6 bar): 50 l/min
- poziom hałasu: 78 db(A)
- zasilanie: 3x 400 V; 50 Hz
- waga maszyny GILDEMEISTER MF twin 65 wraz z szafą sterującą: ok. 6500 kg

Wrzeciono główne
- zakres prędkości obrotowej: 25-5000 obr/min
- prędkość obrotowa znamionowa: 850 obr/min
- maksymalna średnica pręta: 65 mm
- maksymalna średnica uchwytu mocującego: 200 mm
- otwór we wrzecionie: 79 mm
- końcówka wrzeciona: 170 h5 mm
- średnica łożyska czołowego: 120 mm
- moc napędu (40/100% ED): 28/21 kW
- maksymalny moment obrotowy (40/100% ED): 320/240 Nm
- oś C
- posuw przyśpieszony osi C: 250 obr/min
- moment obrotowy osi C: 200 Nm
- rozdzielczość osi C: 0,025°

Wrzeciono przechwytujące
- zakres prędkości obrotowej: 31-6300 obr/min
- prędkość obrotowa znamionowa: 1000 obr/min
- maksymalna średnica pręta: 42 mm
- maksymalna średnica uchwytu mocującego: 200 mm
- otwór we wrzecionie: 56 mm
- końcówka wrzeciona: 140 h5 mm
- średnica łożyska czołowego: 90 mm
- moc napędu (40/100% ED): 18/14 kW
- maksymalny moment obrotowy (40/100% ED): 130/173 Nm
- oś C
- posuw przyśpieszony osi C: 250 obr/min
- moment obrotowy osi C: 120 Nm
- rozdzielczość osi C: 0,025°

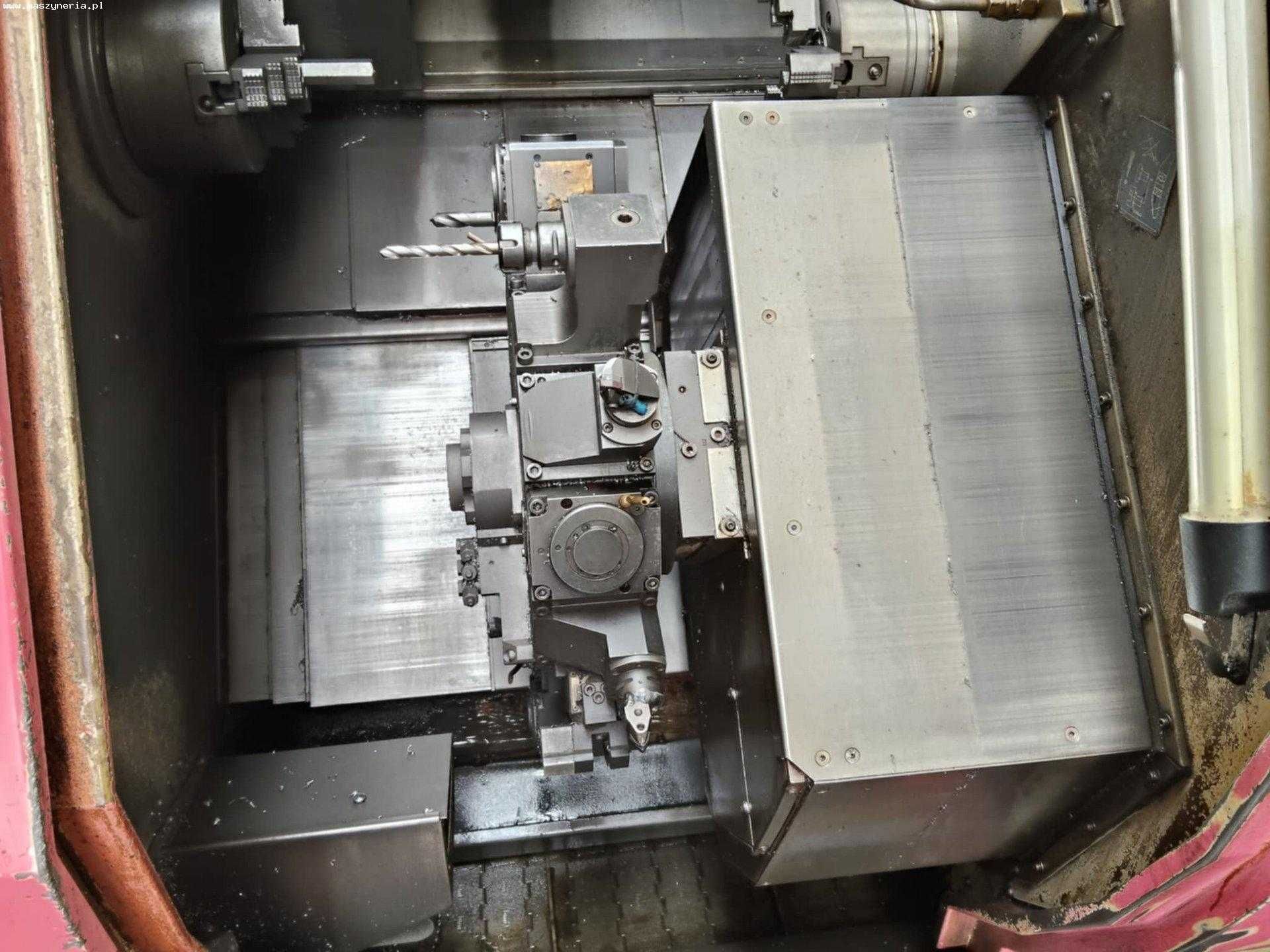

Głowice narzędziowe
- pojemność (głowica górna / głowica dolna): 12/12
- średnica oprawek narzędziowych DIN 69880: 30 mm
- zakres prędkości obrotowej: 40-4000 obr/min
- moc napędu (100% ED): 5 kW
- maksymalny moment obrotowy (100% ED): 16 Nm

Wyposażenie tokarki GILDEMEISTER
- sterowanie CNC: SIEMENS SINUMERIK
- przeciwwrzeciono
- narzędzia napędzane
- 12-pozycyjny rewolwer (2 szt.)
