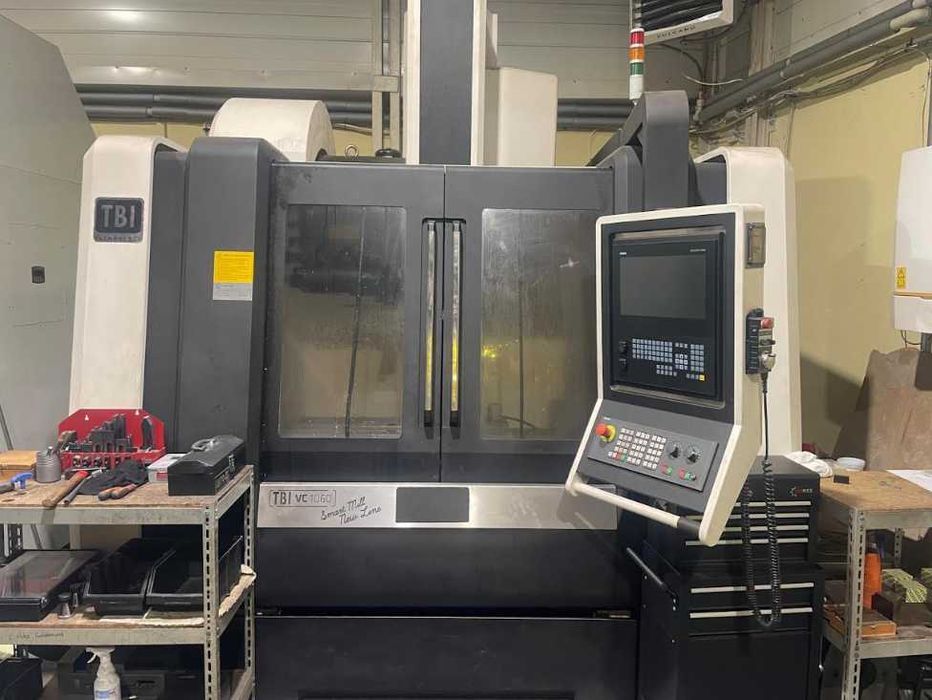

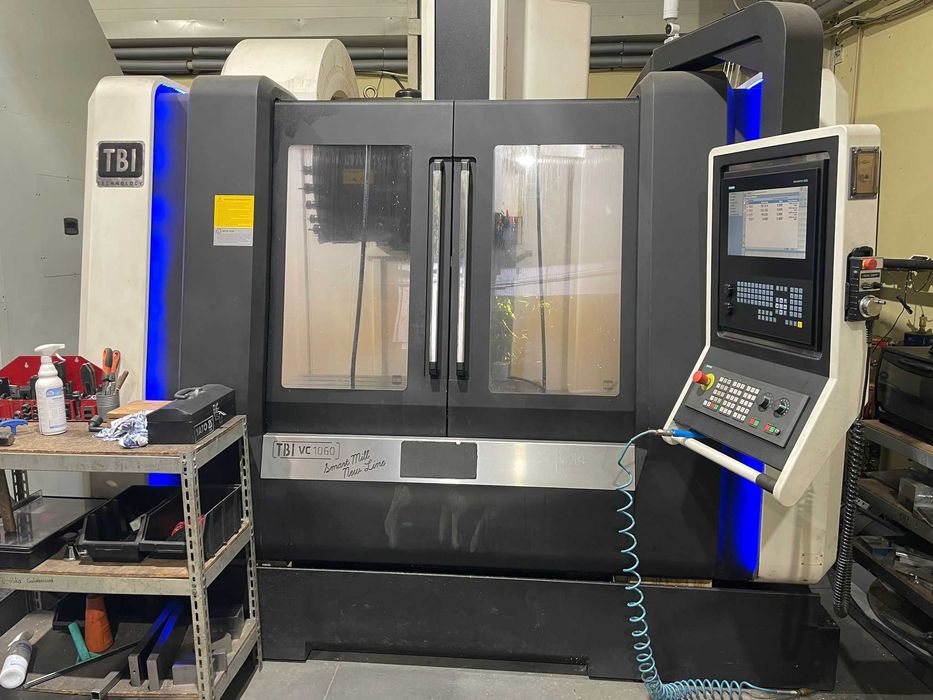

TBI VC 1060 Smart Mill New Line – pionowe centrum obróbcze CNC

Na sprzedaż pionowe centrum obróbcze CNC TBI VC 1060 Smart Mill New Line wyposażone w sterowanie Siemens 828D + ShopMill z 15-calowym panelem dotykowym.

Maszyna posiada wrzeciono SK40 do 10 000 obr./min, 24-pozycyjny magazyn narzędzi z szybkim dwuramiennym zmieniaczem oraz cyfrowe napędy osiowe. Prowadnice liniowe w osiach X/Y/Z zapewniają szybkie przesuwy do 36 m/min.

Podstawowe dane techniczne

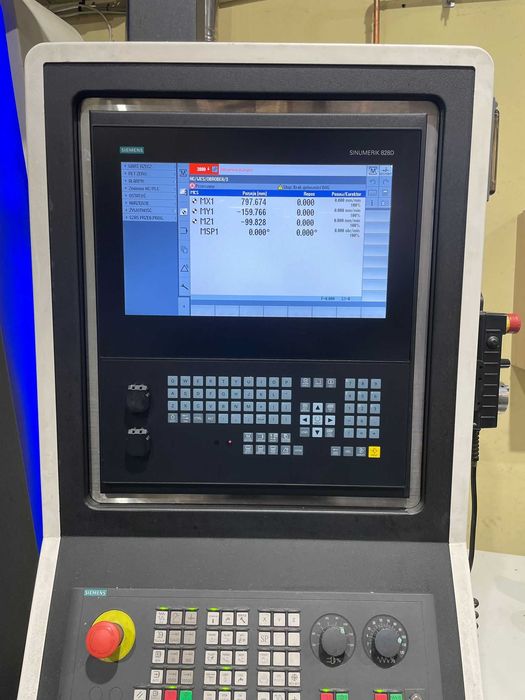

- Sterowanie: Siemens 828D + ShopMill
- Panel operatorski: 15" panel dotykowy
- Przesuw osi X: 1000 mm
- Przesuw osi Y: 600 mm
- Przesuw osi Z: 650 mm

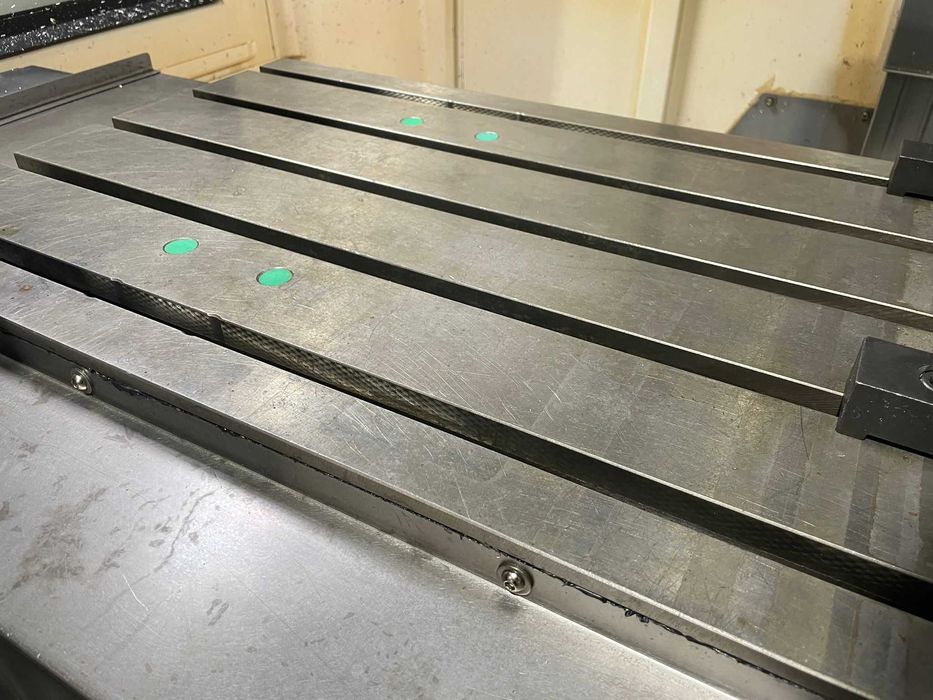

- Powierzchnia stołu: 1100 × 500 mm
- Maks. obciążenie stołu: 1000 kg
- Rowki T-owe: 5 × 18 × 100 mm
- Odległość czoła wrzeciona od stołu: 140–790 mm

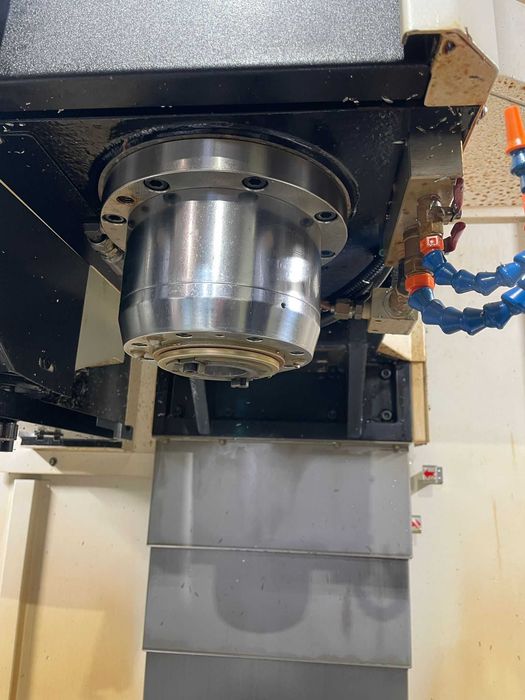

- Stożek wrzeciona: SK40
- Maks. prędkość wrzeciona: 10 000 obr./min
- Moc napędu wrzeciona S1/S6: 11/23 kW
- Napęd wrzeciona: AC, napęd pasowy
- Szybki posuw X/Y/Z: 36/36/36 m/min
- Dokładność pozycjonowania: ±0,005 mm
- Powtarzalność pozycjonowania: ±0,003 mm

Magazyn narzędzi
- Typ: bębnowy
- Liczba pozycji: 24
- Zmieniacz: szybki, dwuramienny
- Maks. średnica narzędzia: 80 mm
- Maks. średnica przy wolnym sąsiednim miejscu: 150 mm
- Maks. długość narzędzia: 300 mm
- Maks. masa narzędzia: 7 kg
Wyposażenie
- sterowanie Siemens 828D + ShopMill z 15" panelem dotykowym
- gwintowanie bez oprawki kompensacyjnej
- chłodzenie przez wrzeciono 20 bar
- stabilizacja temperatury wrzeciona
- system przedmuchu wrzeciona
- chłodzenie narzędzia powietrzem oraz cieczą
- liniowe prowadnice toczne osi X/Y/Z
- teleskopowe osłony prowadnic osi X/Y/Z

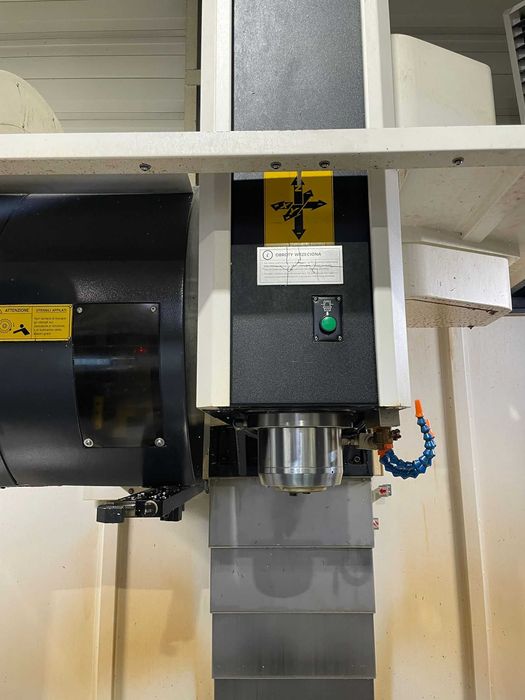

- pneumatyczne odciążenie osi Z
- cyfrowe napędy osiowe
- skimmer oleju
- transmisja danych V.24 / RS232-C / USB
- ręczne pistolety do spłukiwania przestrzeni roboczej
- chłodzenie szafy elektrycznej
- centralny układ smarowania
- dolny system spłukiwania wiórów
- zintegrowany transporter wiórów wraz z wózkiem

Układ chłodzenia
- Pojemność zbiornika: 300 l
- Przepływ: 200 l/min
- Chłodzenie przez wrzeciono: 20 bar

Wymiary i masa
- Wymiary maszyny (dł. × szer. × wys.): 2900 × 2100 × 2800 mm
- Masa: 6800 kg
- Całkowity pobór mocy: 35 kVA

Rok produkcji: 2020
Lokalizacja: Kraków
Cena: 45 tys. EUR
Maszyna dostępna do sprzedaży. Możliwość udostępnienia dodatkowych zdjęć, dokumentacji technicznej oraz szczegółowych informacji dotyczących wyposażenia i warunków sprzedaży.
