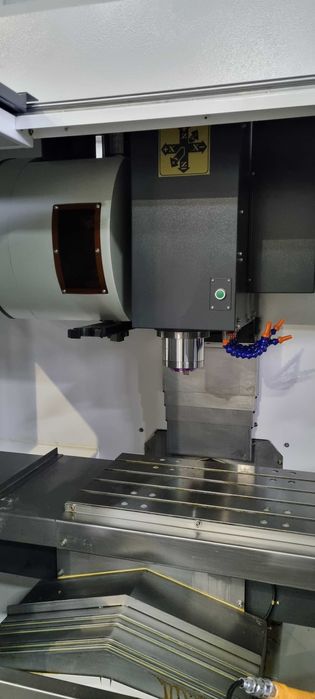

Centra obróbcze CNC MILL 530 to maszyny przemysłowe, które zapewniają niezawodność i precyzję w jednym. Dzięki solidnej konstrukcji i sprawdzonym komponentom, te maszyny są idealne do wymagających zastosowań przemysłowych. Masywny korpus zapewnia stabilność i precyzję obróbki, a hermetyczna komora utrzymuje miejsce pracy w idealnej czystości i bezpieczeństwie. Stół o powierzchni hartowanej jest przyjazny dla obrabianych elementów, a wydajny układ chłodzenia zapewnia optymalne warunki skrawania. Wybierz MILL 530, aby zapewnić swojej produkcji najwyższą jakość i efektywność.
Opis maszyny

Solidność Masywnego Korpusu: Masywny korpus maszyny Centrum Obróbczego MILL 530 900x400 stanowi solidną podstawę dla precyzyjnej i skutecznej obróbki materiałów, oferując trwałość na lata.

Prowadnice Liniowe dla Doskonałej Precyzji: Z najwyższej jakości prowadnicami liniowymi dla wszystkich osi, MILL 530 gwarantuje doskonałą precyzję w każdym punkcie obrabianego materiału.

Bezpieczeństwo z Hermetyczną Komorą Roboczą: Hermetyczna komora robocza to zabezpieczenie przed pyłami i innymi potencjalnymi zagrożeniami, tworząc ergonomiczne i bezpieczne miejsce pracy.

Precyzyjne Śruby Kulowe w 3 Osiach: Zaawansowane precyzyjne śruby kulowe najwyższej jakości w 3 osiach gwarantują maksymalną precyzję w trakcie każdej operacji obróbkowej.

Efektywne Serwo Napędy Siemens: Serwo napędy firmy Siemens doskonale współpracują z maszyną, dostarczając wydajności i płynności w ruchach, co przekłada się na efektywność procesu obróbki.

Parametry techniczne
Zakres ruchu
Oś x 450 mm
Oś Y 340 mm
Oś Z 400 mm
Odległość od końcówki wrzeciona do stołu roboczego 10–470 mm
Odległość od środka końcówki do prowadnicy kolumny 350 mm
Posuw
Szybki posuw osi X | moc | moment 14 m/min | 1 kW | 4,78 Nm
Szybki posuw osi Y | moc | moment 14 m/min | 1 kW | 4,78 Nm
Szybki posuw osi Z | moc | moment 11 m/min | 1,75 kW | 8,36 Nm
Stół roboczy
Powierzchnia stołu roboczego 900 X 400 mm

Rowek teowy 4–14 mm
Wrzeciono
Prędkość obrotowa 100–8000 obr./min (opcja 10000 obr./min)
Otwór stożkowy wrzeciona BT40
Pompa chłodziwa 480W; 2,5-3,3m3/h
Moc silnika głównego 3,7 kW
Magazyn narzędzi
Maks. średnica narzędzia 100 mm
Maks. długość narzędzia 300 mm
Maks. waga narzędzia 7 kg
Czas zmiany narzędzia 21-25s.
Pozostałe parametry
Dokładność pozycjonowania 0,01 mm
Wymiary (DxSxW) 2100 x 2250 x 2600 mm
Waga 1800 kg

Dostępne wyposażenie

Sterowanie CNC
wrzeciono 8000 obrotów
16 narzędziowy magazyn
3-kolorowe lampki alarmowe
oświetlenie
zamknięty układ chłodzenia
hermetyczna obudowa maszyny
automatyczny system smarowania
układ pneumatyczny

Wyposażenie opcjonalne

Sterowanie SINUMERIK 828D
Sterowanie FANUC
Poziomy magazyn narzędzi (24)
Chłodzenie przez wrzeciono
Wrzeciono 12 000 obr/min
Odbiór wiórów
Sonda pomiaru narzędzia
Sonda pomiaru detalu
4 oś
