Cena netto: 197.000 zł.
Cena brutto: 242.000 zł.

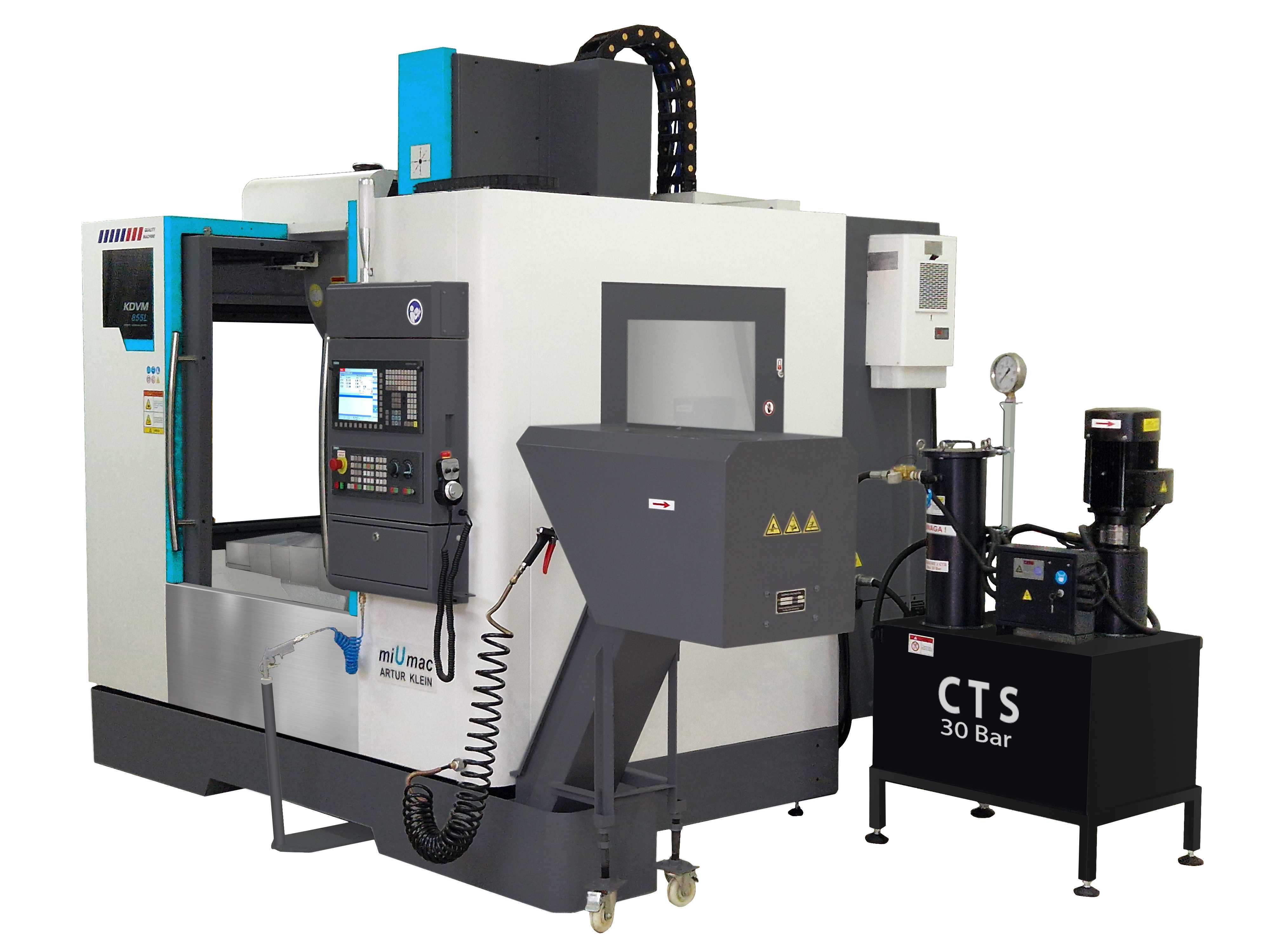

Pionowe centrum obróbcze KDVM 855L z systemem CTS do wysokociśnieniowego chłodzenia przez wrzeciono. Ciśnienie robocze podawanego chłodziwa wynosi 30 Bar. System CTS jest konieczny do między innymi wiercenia głębokich otworów. Zastosowanie tego systemu chłodzenia daje lepszą powierzchnie oraz wydłuża żywotność narzędzi skrawających gdyż jest bardzo dobre schładzanie narzędzia oraz doskonałe odprowadzanie wiórów powstających podczas skrawania, takich korzyści nie zapewnia standardowe niskociśnieniowe chłodzenie poprzez elektropompę.
Układ CTS jest oddzielnym urządzeniem peryferyjnym zainstalowanym obok maszyny

Oferowane centrum jest wyposażone również w standardowy niskociśnieniowy układ chłodzenia zasilany tradycyjną elektropompą do chłodziwa.

Centrum jest FABRYCZNIE NOWE, jest uruchomione, znajduje się w magazynie firmy w Zielonce.

DANE TECHNICZNE:

STÓŁ ROBOCZY
Wymiary stołu roboczego 1000 x 550 mm
Rowki teowe stołu: liczba / szerokość / rozstaw 5 /18 / 90 / mm
Maksymalne obciążenie stołu 800 kg

PRZESUWY
Wzdłużny X – 800 mm
Poprzeczny Y – 550 mm
Pionowy Z – 550 mm
Odległość między osią wrzeciona a kolumną 570 mm
Odległość między czołem wrzeciona a stołem 135 – 685 mm

WRZECIONO
Typ: cartridge
Model KCA1410P-CTS ( 8000 rpm ) KENTURN Taiwan
Max. obroty 8000 obr/min ( min 120 obr/min - efektywne )
Stożek wrzeciona BT 40
Oprawki narzędziowe typ: MAS 403-BT40
Grzybek mocujący typ: 988********45A (przelotowa) ZM Kolno - Polska
Luzowanie narzędzia pneumatyczne
Gwintowanie otworów bez oprawki kompensacyjnej / na sztywno /

SILNIK GŁÓWNY
Przełożenie 1:1 ( przen. napędu - pasek zębaty )
Typ silnika głównego 1PH8 107-1DF02-OLA1 ( SIEMENS )
Moc silnika głównego S1 9 kW ( praca ciągła )
Moc silnika głównego S6 – 40% 13,5 kW ( 10 min. cykl pracy )

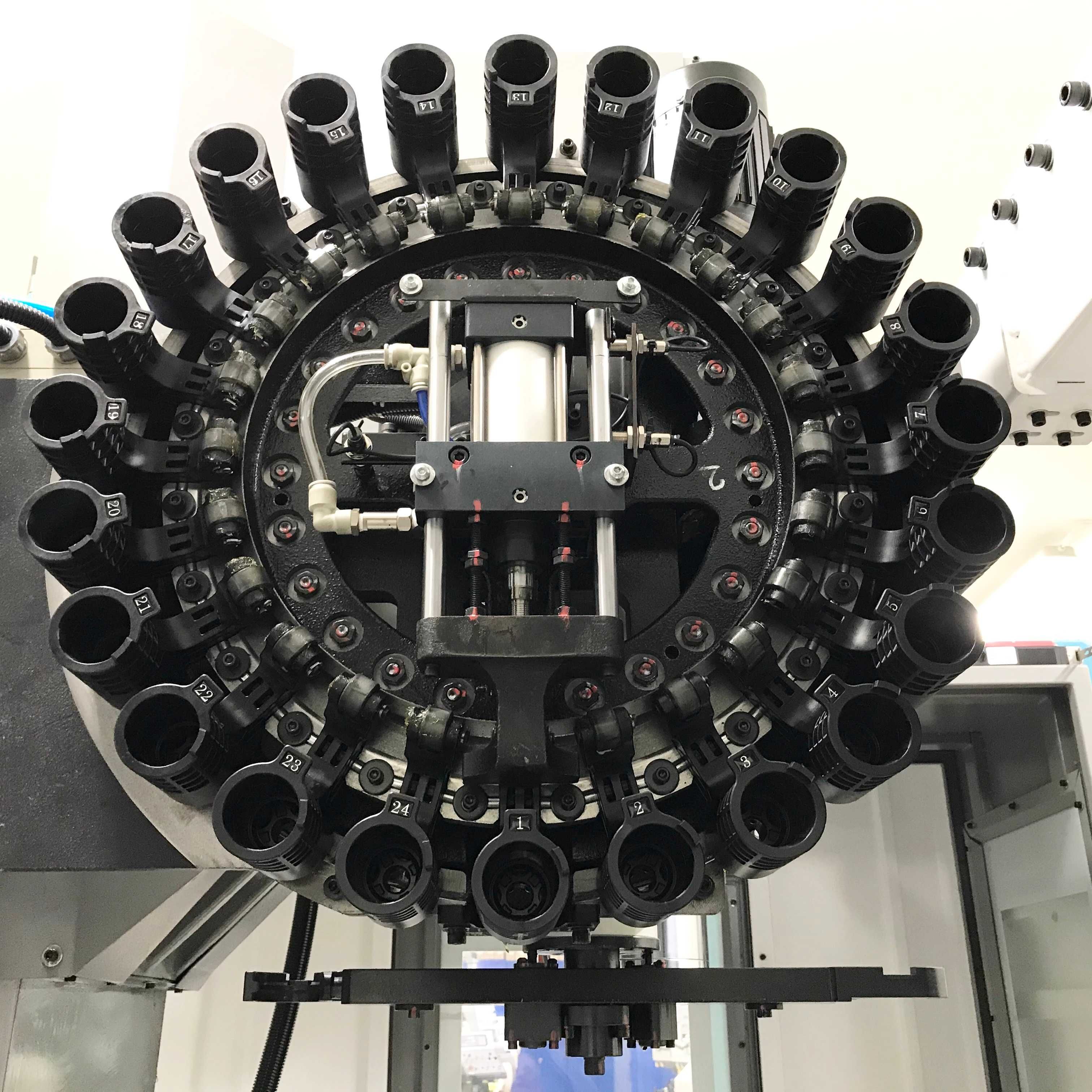

MAGAZYN NARZĘDZI
Typ magazynu bębnowy ze zmieniaczem

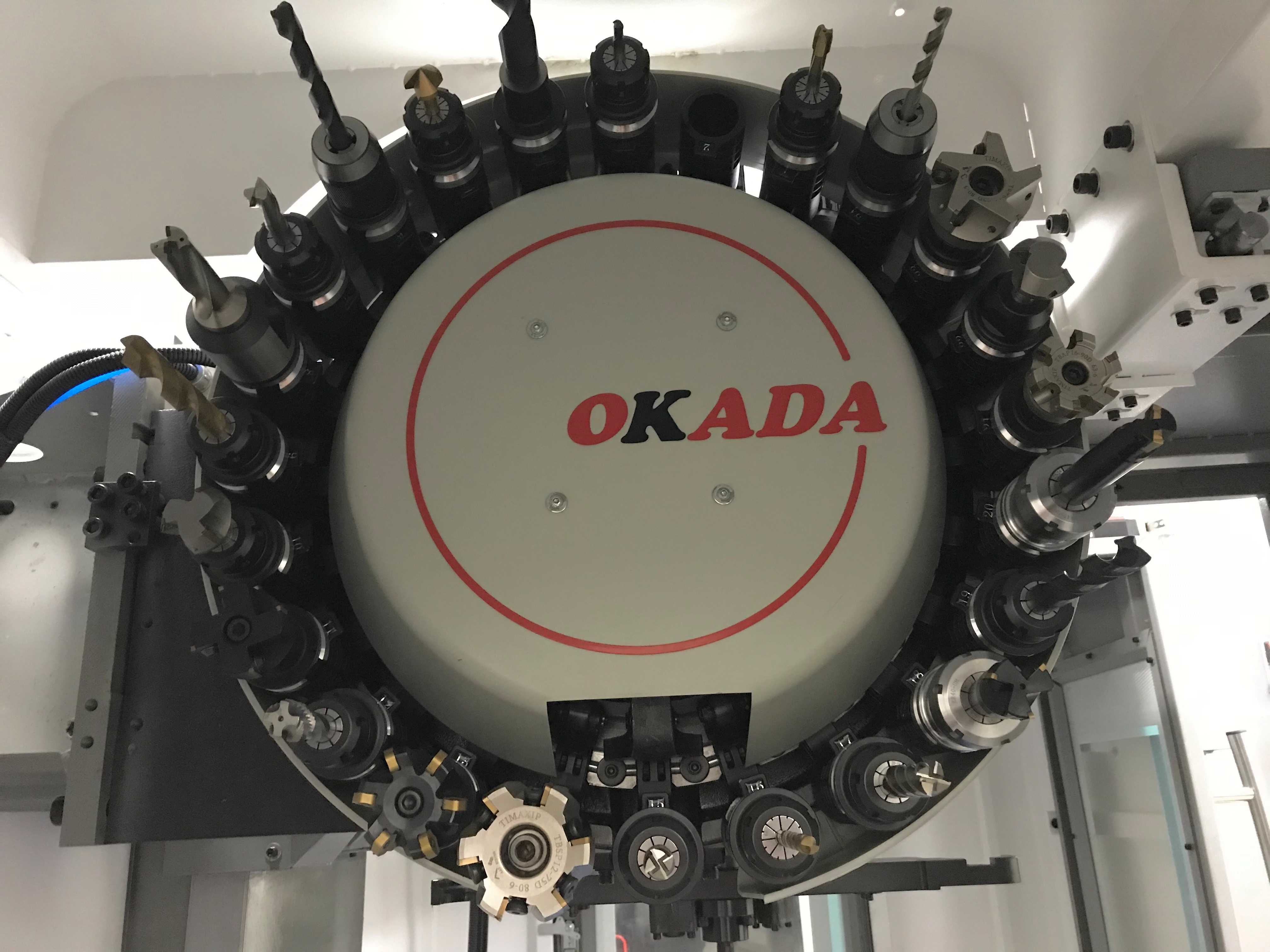

Model magazynu BT40-27T/530/75° / 1:8 ( 400V 50Hz ) OKADA Taiwan
Liczba narzędzi 24
Czas wymiany narzędzia ( narzędzie do narzędzia ) 2,8 s
Maks. średnica narzędzia ( wszystkie kubki zajęte ) 78 mm
Maks. średnica narzędzia ( co drugi kubek zajęty ) 120 mm
Maks. masa jednego narzędzia 7 kg
Maks. masa wszystkich narzędzi 90 kg
Maks. długość narzędzia 300 mm

POSUWY
Posuwy robocze w osiach X , Y 0 – 48 m/min
Posuwy szybkie w osiach X , Y 48 m/min
Posuw roboczy w osi Z 0 – 30 m/min
Posuw szybki w osi Z 30 m/min

PARAMETRY SILNIKÓW OSIOWYCH
Typ silnika osi X 1FK7063-2AF71-1RG1
Typ silnika osi Y 1FK7063-2AF71-1RG1
Typ silnika osi Z 1FK7084-2AF71-1RH1
Moc silników osi X / Y / Z 2,3 / 2,3 / 3,1 kW
Moment obrotowy silników osi X / Y / Z 11 / 11 / 20 Nm

NAPĘDY / SILNIK GŁÓWNY / APARATURA ELEKTRYCZNA
Napędy osi SIEMENS
Silnik główny SIEMENS
Zasilanie elektryczne 3 x 400V , 50Hz
Aparatura elektryczna SIEMENS, SCHNEIDER

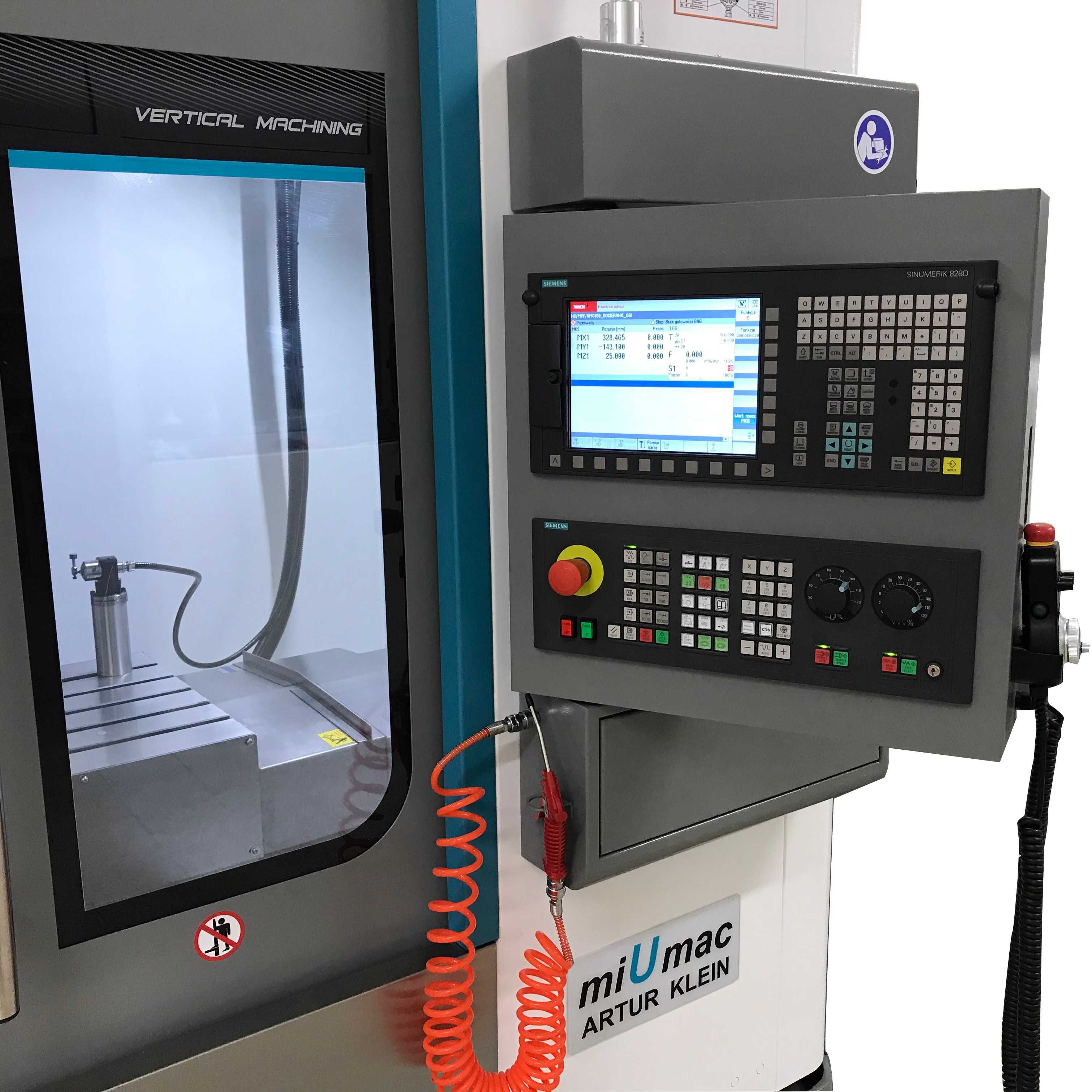

STEROWANIE CNC
Producent SIEMENS
Zastosowany model SINUMERIK 828D
Wykonanie / Wersja Shopmill, Polska wersja językowa, kolorowy monitor
CNC SOFTWARE V0408+SP05+HF05

POZYCJONOWANIE / POWTARZALNOŚĆ
Dokładność pozycjonowania + - 0,005 mm
Powtarzalność pozycjonowania 0,005 mm

ZAPOTRZEBOWANIE NA SPRĘŻONE POWIETRZE
Ciśnienie w instalacji 0,7 - 0,8 MPa
Wydatek powietrza 200 l / min
Jakość powietrza klasa 5 wg DIN ISO 8573-1
Przewód zasilający średnica 10 mm

UKŁAD CTS DO WYSOKOCIŚNIENIOWEGO CHŁODZENIA
NARZĘDZIA SKRAWAJĄCEGO PRZEZ WRZECIONO:
Dopuszczalne max. ciśnienie 30 Bar
Silnik pompy ciśnieniowej 3,75 kW ( 50Hz , 1430 obr/min )
Zbiornik chłodziwa CTS pojemność 200 litrów

Układ CTS jest zainstalowany z boku odbiornika wiórów nie wychodzi
poza podany wymiar gabarytowy długości centrum ( 4350 mm )

Pozostałe dane techniczne:
Zastosowane prowadnice liniowe rolkowe prod. HIWIN Taiwan
Rozmiar prowadnic X ,Y szer. 35 mm, Z szer. 45 mm
Śruby kulowe na osi X / Y / Z fi 40 mm XIWIN Taiwan
Zbiornik chłodziwa w maszynie pojemność 250 litrów
Wanna na wióry wysuwana poza maszynę
Odbiornik wiórów taśmociąg z napędem elektrycznym
Moc zainstalowana 23 kVA
Dane instalacyjne 3x400V/50Hz/23kVA
Emitowany hałas nie przekracza 70 dB
Wymiary gabarytowe bez odbiornika wiórów 2850 x 2300 x 3000 mm
Wymiary gabarytowe z odbiornikiem wiórów 4350 x 2300 x 3000 mm
Waga netto 5450 kg

Wyposażenie w cenie maszyny:
Sonda materiałowa optyczna RENISHAW RMP 40
