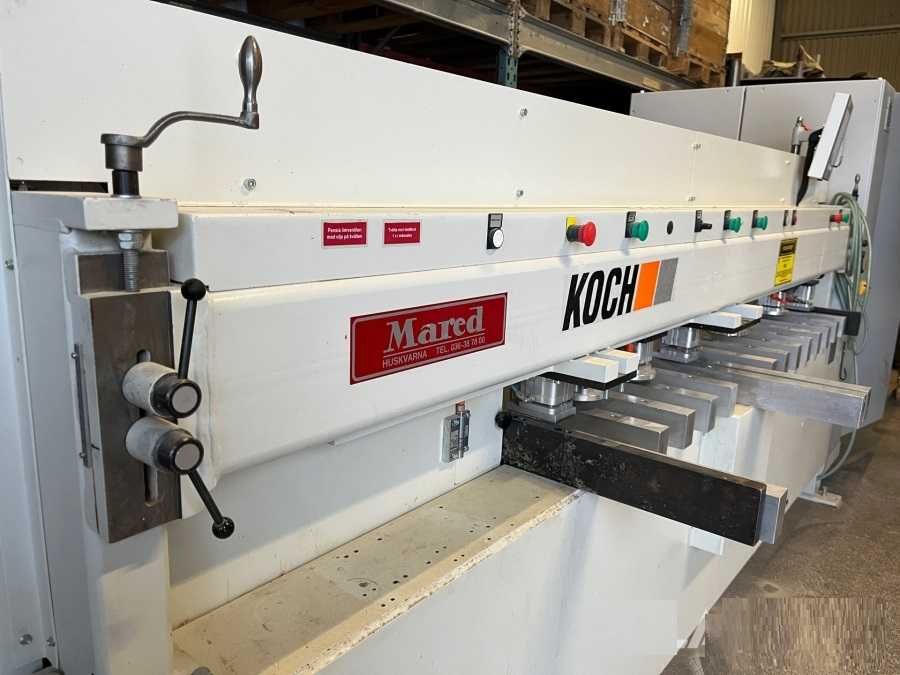

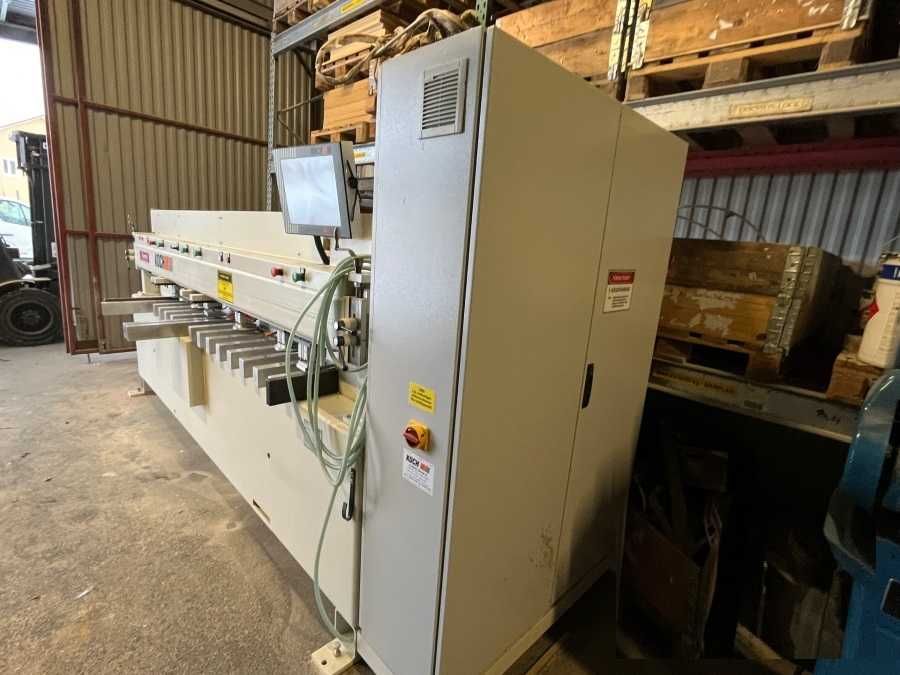

KOCH Model WINDOOR-L Centrum wiercenia ,frezowania i wbijania kołków

Długość robocza (Y)150 - 800 mm 50 -1350 mm (2100 mm w 2 cyklach) 60 mm
Grubość materiału (Z) 14 – 60 mm

Maksymalna długość materiału: 2100mm. Ograniczniki materiału po prawej i lewej stronie automatycznie opuszczane w celu przesuwania elementów obrabianych o nadmiernej długości.
Maszyna wyposażona jest w 2 pola robocze.
2 elementy obrabiane, każdy o maksymalnej szerokości 650 mm, można umieścić niezależnie. Szersze elementy obrabiane są umieszczane oddzielnie. Wysokość robocza: 900 mm

Wyposażenie maszyny •

1 stacją wiercenia poziomego • z tuleją prowadzącą do wierteł • ze stacją wtrysku kleju i wbijania kołków
Jednostka wiertnicza 2 kW
prędkość wiertła 2.800 obr./min z dyszami wydmuchowymi do czyszczenia otworów na kołki
1 wiertło do kołków Kołek- 8 mm
Długość kołka 30 mm
Występ kołka 7-14 mm dostosowany do 12

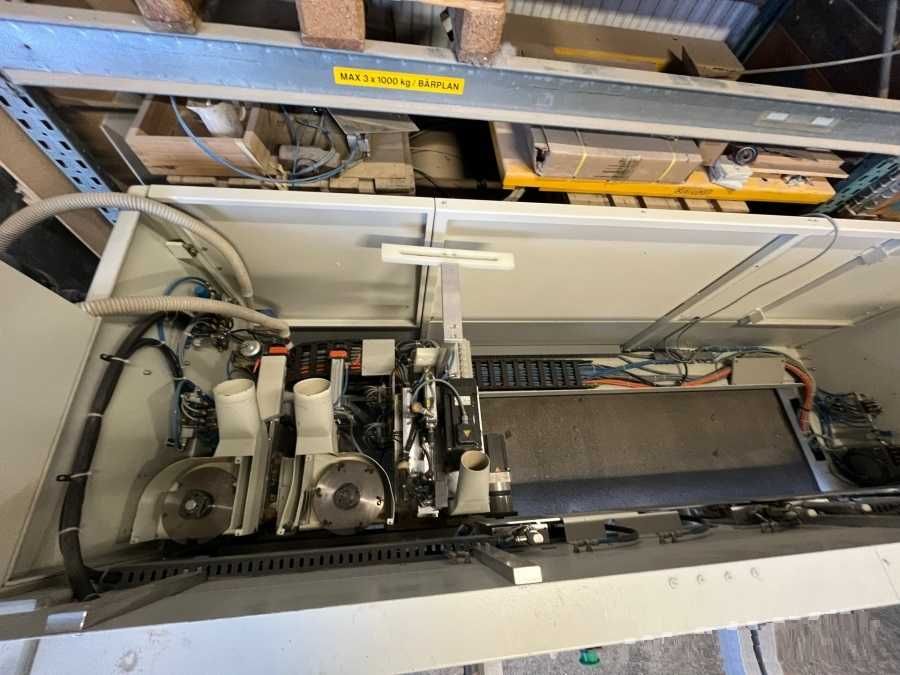

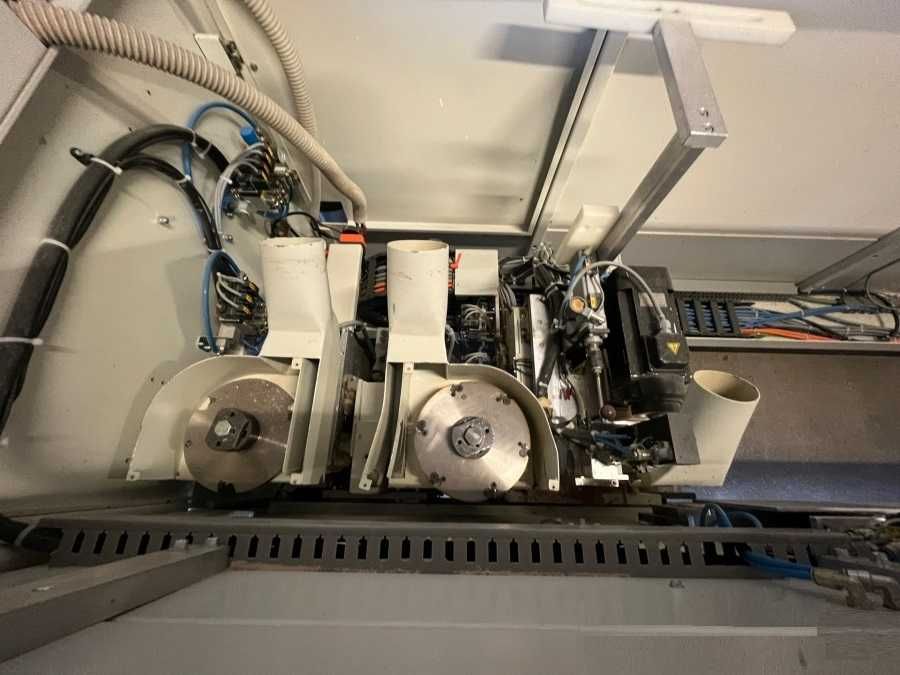

2 Jednostki frezujące 3 kW (z 12.000 obr./min)
Jedna obroty prawe druga obroty lewe z wrzecionem pionowym Przetwornica częstotliwości do bezstopniowej regulacji prędkości 6.000 – 12.000 obr./min Wrzeciono- 40 mm,
długość zacisku 70 mm Średnica kształtownika 100 - 200 mm 1 Hamulec do silników kształtujących bez osłony dźwiękochłonnej

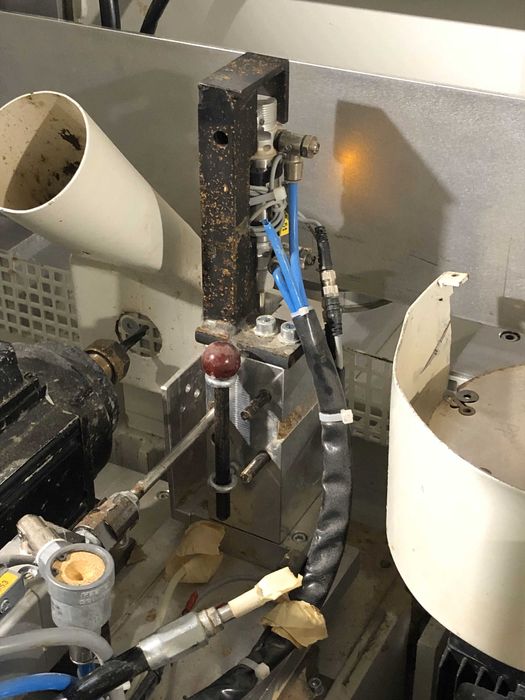

1 Podajnik kołków wibracyjny

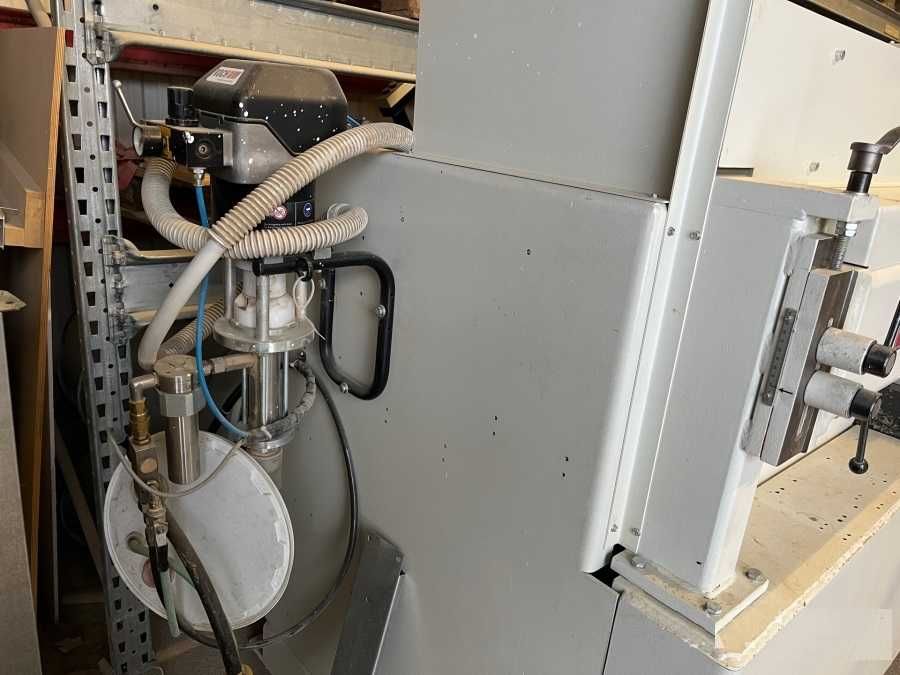

1 pompą kleju 1:1 • z centralnym smarowaniem Elektroniczna kontrola kleju

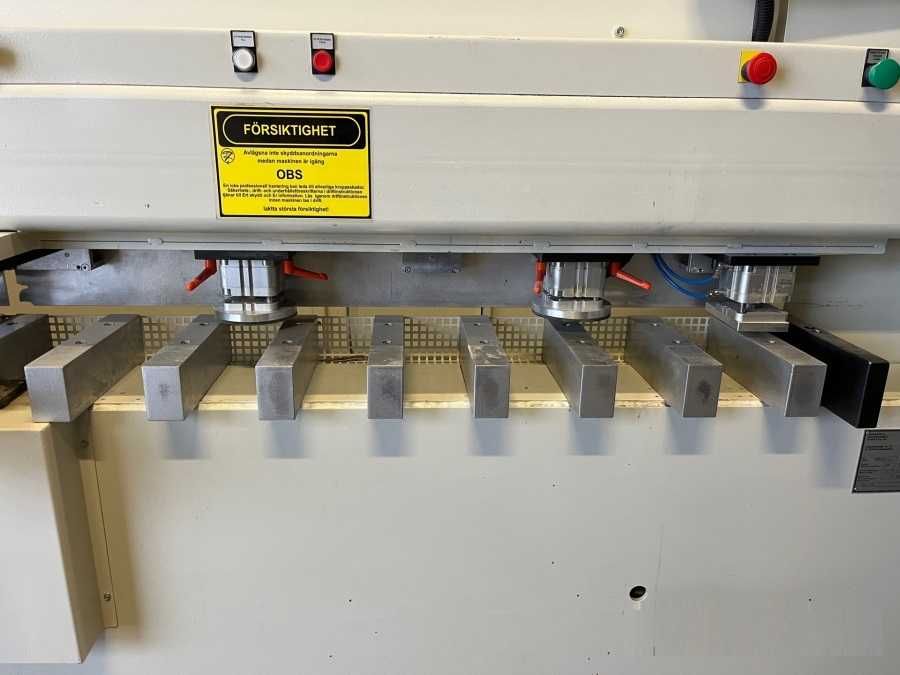

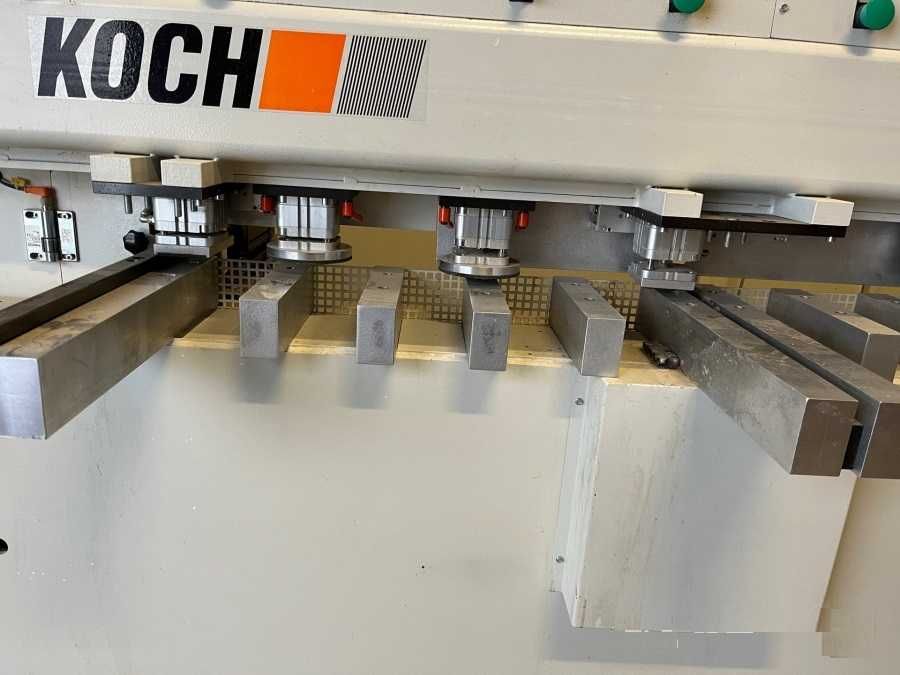

1 system mocowania materiału z 10 cylindrami mocującymi
• z 1 ogranicznikiem po lewej i prawej stronie • mechaniczne
odczyty cyfrowe do regulacji
cykl roboczy uruchamiany za pomocą przycisków • za pomocą modemu telefonicznego do obsługi telediagnostycznej

KOCH Numeric sterowanie pozycjonowaniem
PC Pentium CPU powierzchnia
ekranu w systemie operacyjnym w języku

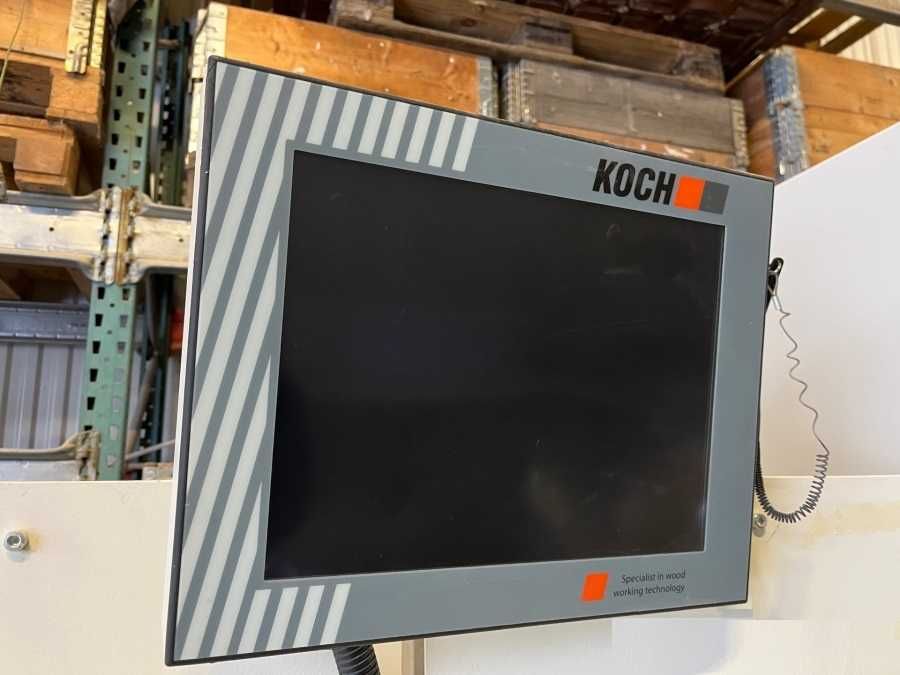

narodowym Windows XP Professional: angielski 15-calowy panel dotykowy
Grafika VGA + ekran dotykowy przez połączenie LVDS Połączenie USB z komputerem i panelem dotykowym Interfejs szeregowy i równoległy z komputerem Dysk
twardy 2,5”
Wprowadzanie wszystkich funkcji maszyny, w tym sterowania silnikiem, na panelu dotykowym

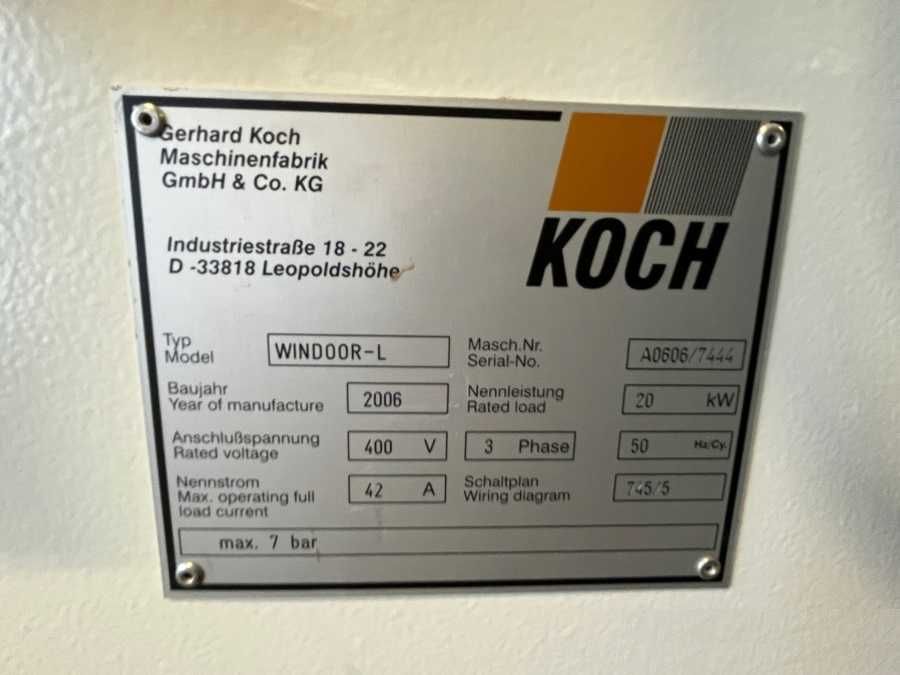

Zasilanie elektryczne 400 V, 50 cps, 3 fazy
Połączenie pneumatyczne 1 x R 1/2" gwint wewnętrzny7 bar
Prędkość powietrza odciągu pyłu ok. 30 m/sek.
Temperatura otoczenia w miejscu instalacji min. 10° C (50° F) maks. 40° C (100° F)
