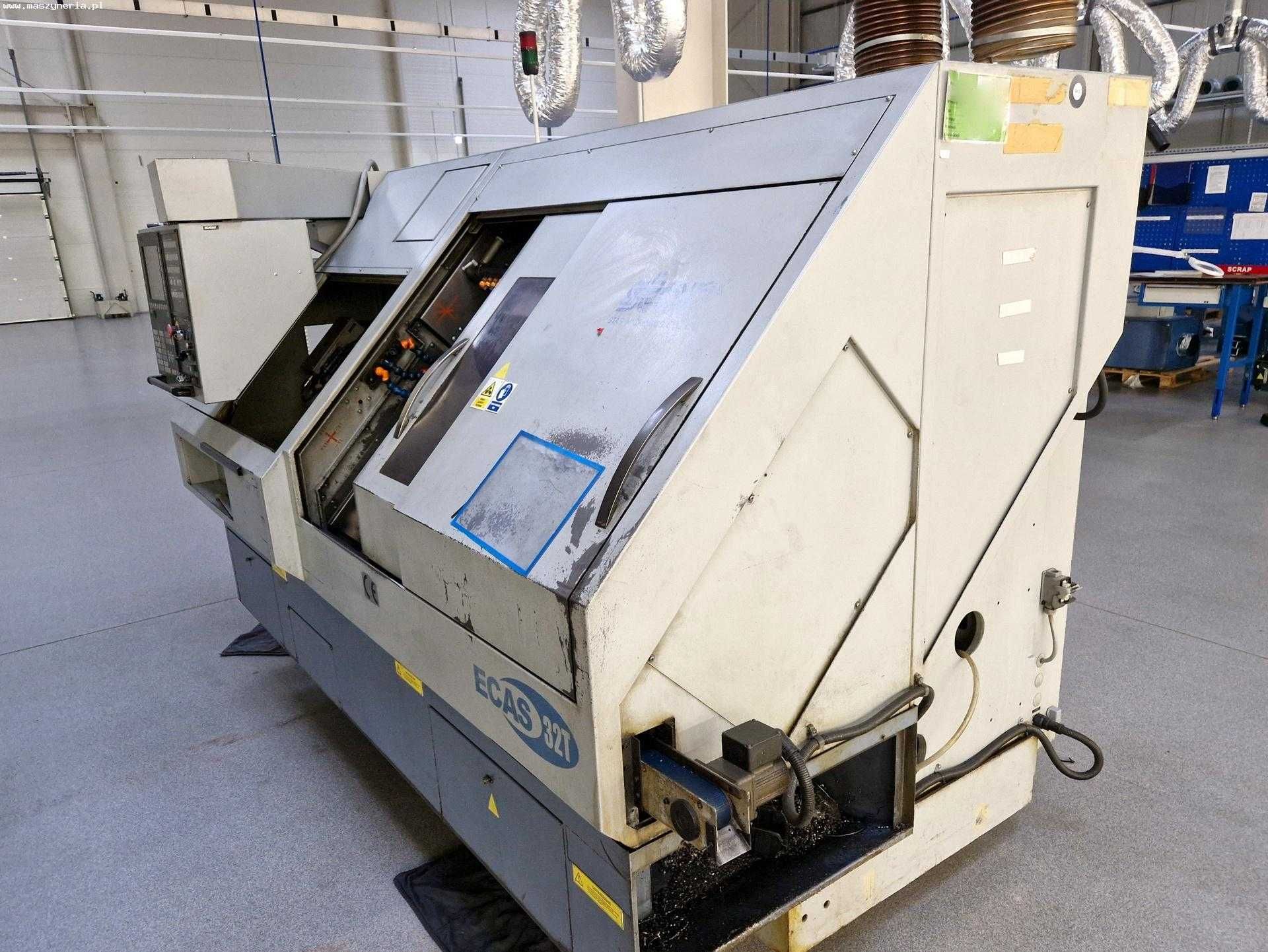

Automat tokarski CNC STAR ECAS 32T wyprodukowany został w 2005 roku w Japonii przez STAR MICRONICS CO.,LTD.

Dane techniczne tokarki CNC STAR ECAS 32T
Dane ogólne
- liczba osi: 11 (X1, X2, X3, Y1, Y2, Y3, Z1, Z2, Z3, C1, C2)
- maksymalna średnica toczenia: 32 mm
- zdolność wiercenia (narzędzie stałe): 23 mm
- zdolność wiercenia (narzędzie napędzane): 10 mm
- zdolność gwintowania (narzędzie stałe): M12 x P1,75
- zdolność gwintowania (narzędzie napędzane): M8 x P1,25
- zdolność frezowania: 12 mm
- zdolność dłutowania (długość x głębokość): 2 x 10 mm
- prędkość posuwu w osi X1, Y1, Z1, X2, Y2, Z2, X3, Y3, Z3: 10000 mm/min
- prędkość posuwu w osi C1, C2: 10000°/min
- posuw przyśpieszony w osi X1, X2, X3 ,Y2 ,Z1 ,Z2 ,Z3: 20000 mm/min
- posuw przyśpieszony w osi Y1, Y3: 15000 mm/min
- posuw przyśpieszony w osi C1,C2: 194400°/min
- ciśnienie w układzie pneumatycznym: 0,5 MPa
- zużycie powietrza: 4,1 m3/h
- pojemność zbiornika na chłodziwo: 230 l
- moc pompy chłodziwa (rewolwer ): 0,4 kW
- moc pompy chłodziwa (jednostka do obróbki z tyłu): 0,25 kW
- pojemność zbiornika na smar: 4 l
- moc pompy centralnego smarowania: 3 W
- zapotrzebowanie na moc: 8 kVA
- zasilanie: 200 V; 50/60 Hz
- wymiary (dł. x szer. x wys.): 3175 x 1745 x 1860 mm
- waga maszyny STAR ECAS 32T: 5700 kg

Wrzeciono główne
- maksymalna prędkość obrotowa: 7000 obr/min
- maksymalny skok wrzeciona: 350 mm
- oś C
- indeksacja osi C: 0,01°
- moc napędu wrzeciona: (50%/100%): 7,5/5,5 kW

Wrzeciono przechwytujące
- maksymalna prędkość obrotowa: 7000 obr/min
- oś C
- indeksacja osi C: 0,01°
- moc napędu wrzeciona: (50%/100%): 3,7/2,2 kW

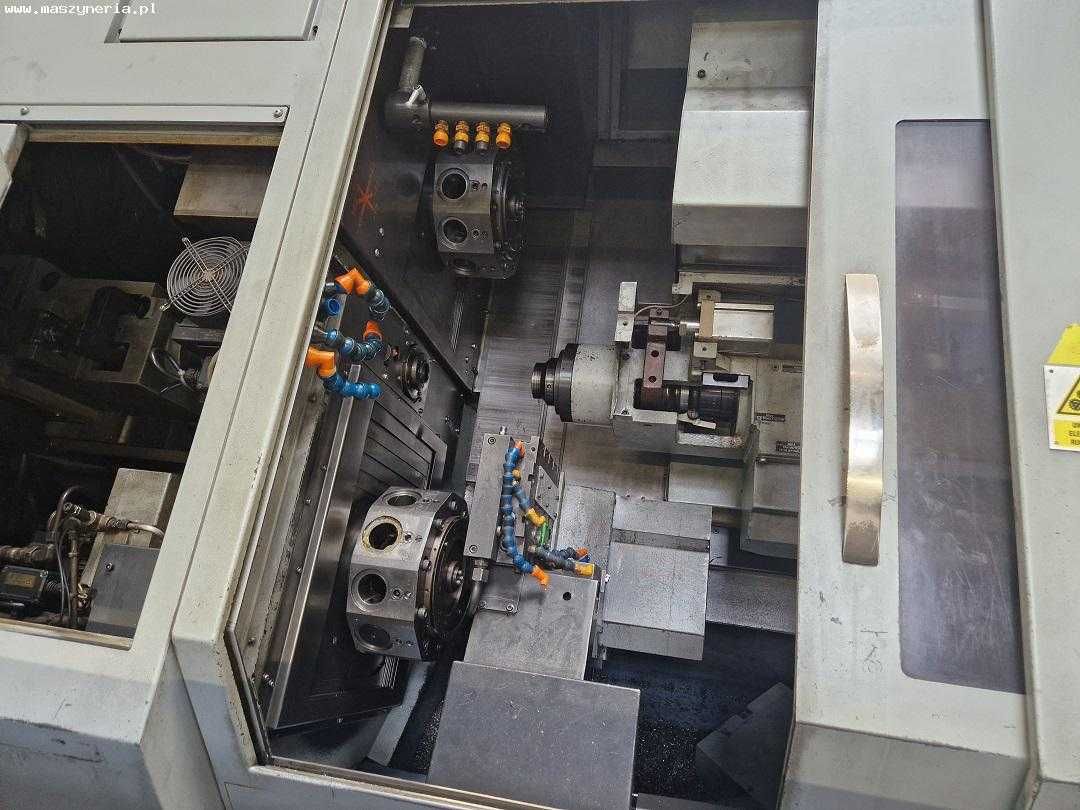

10-pozycyjny rewolwer
- liczba narzędzi obrotowych: 2/stacja
- liczba tulei: 3/stacja
- liczba narzędzi napędzanych: 2/stacja
- zdolność wiercenia: 10 mm
- zdolność gwintowania: M8 x P1,25
- zdolność frezowania: 12 mm
- zdolność dłutowania (długość x głębokość): 2 x 10 mm
- prędkość obrotowa narzędzi napędzanych: 5700 obr/min
- napęd narzędzi napędzanych: serwomotor AC 1,8 kW

8-wrzecionowa jednostka do obróbki z tyłu
- liczba narzędzi: 8
- maksymalna liczba narzędzi obrotowych: 4
- zdolność wiercenia (narzędzie stałe): 13 mm
- zdolność wiercenia (narzędzie napędzane): 8 mm
- zdolność gwintowania (narzędzie stałe): M10 x P1,5
- zdolność gwintowania (narzędzie napędzane): M6 x P1,0
- zdolność frezowania: 10 mm
- prędkość obrotowa narzędzi napędzanych: 6000 obr/min
- napęd narzędzi napędzanych: serwomotor AC 1,3 kW

Wyposażenie centrum tokarskiego CNC ECAS 32 T
- sterowanie CNC: YASKAWA SIEMENS 840DI

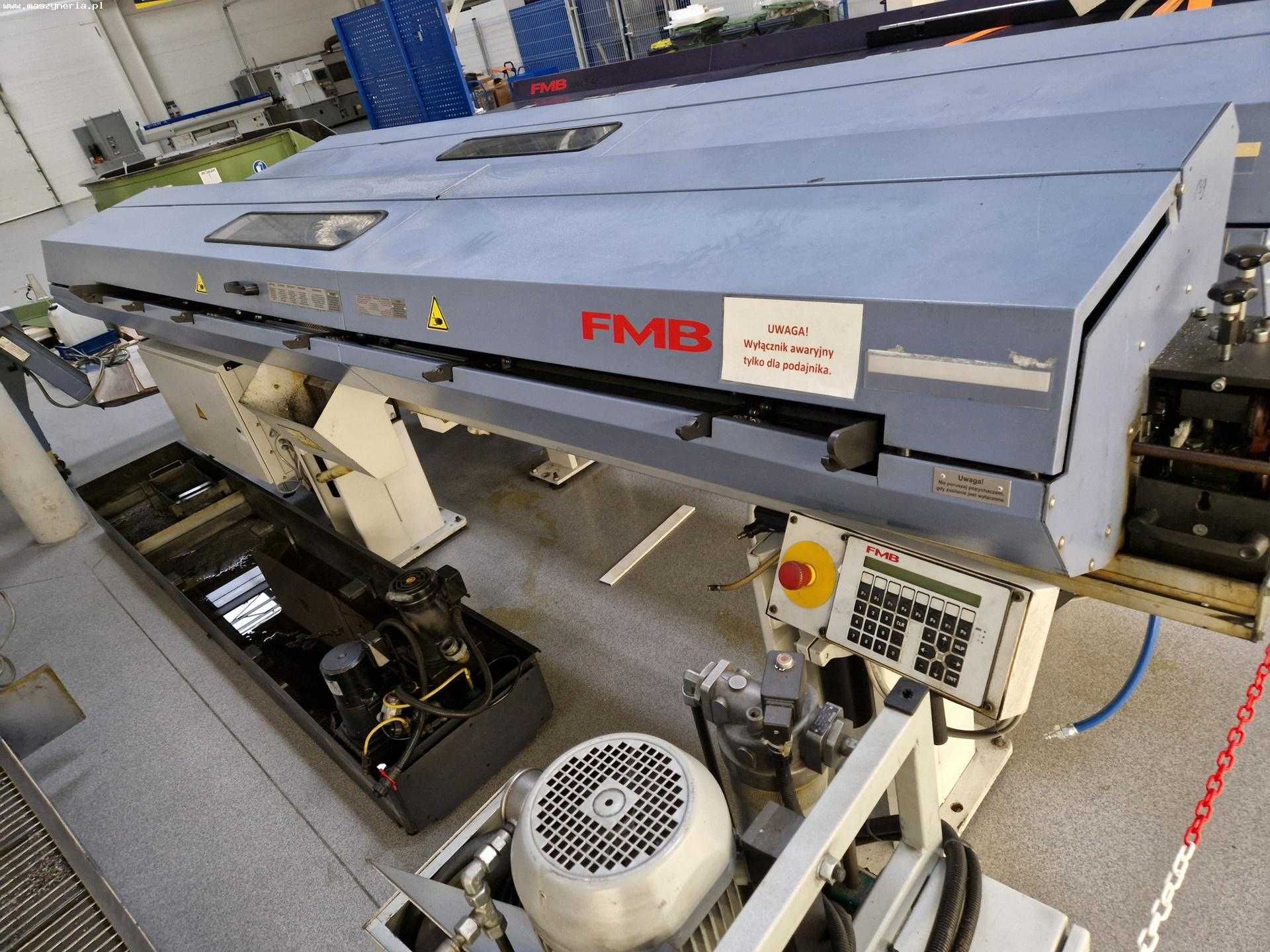

- podajnik pręta (rocznik 2006): FMB TURBO 3-36/3200/A
- 10-stanowiskowy rewolwer narzędziowy (2 szt.)
- 8-wrzecionowa jednostka do obróbki z tyłu
- wrzeciono przechwytujące z przedmuchem powietrza
- panel operatorski TFT 10,4" z kolorowym ekranem
- transporter detali
- tuleja zaciskowa MR32 z przedmuchem powietrza (wrzeciono główne i wrzeciono przechwytujące)
- tuleja prowadząca MR32
- napęd tulei
- układ sprężonego powietrza
- automatyczne centralne smarowanie z monitoringiem poziomu smaru
- oddzielny zbiornik chłodziwa z monitoringiem poziomu chłodziwa
- oświetlenie przestrzeni roboczej
- ręczny generator impulsów
- zabezpieczenie przed przeciążeniem
- śruby regulacyjne i podkładki
