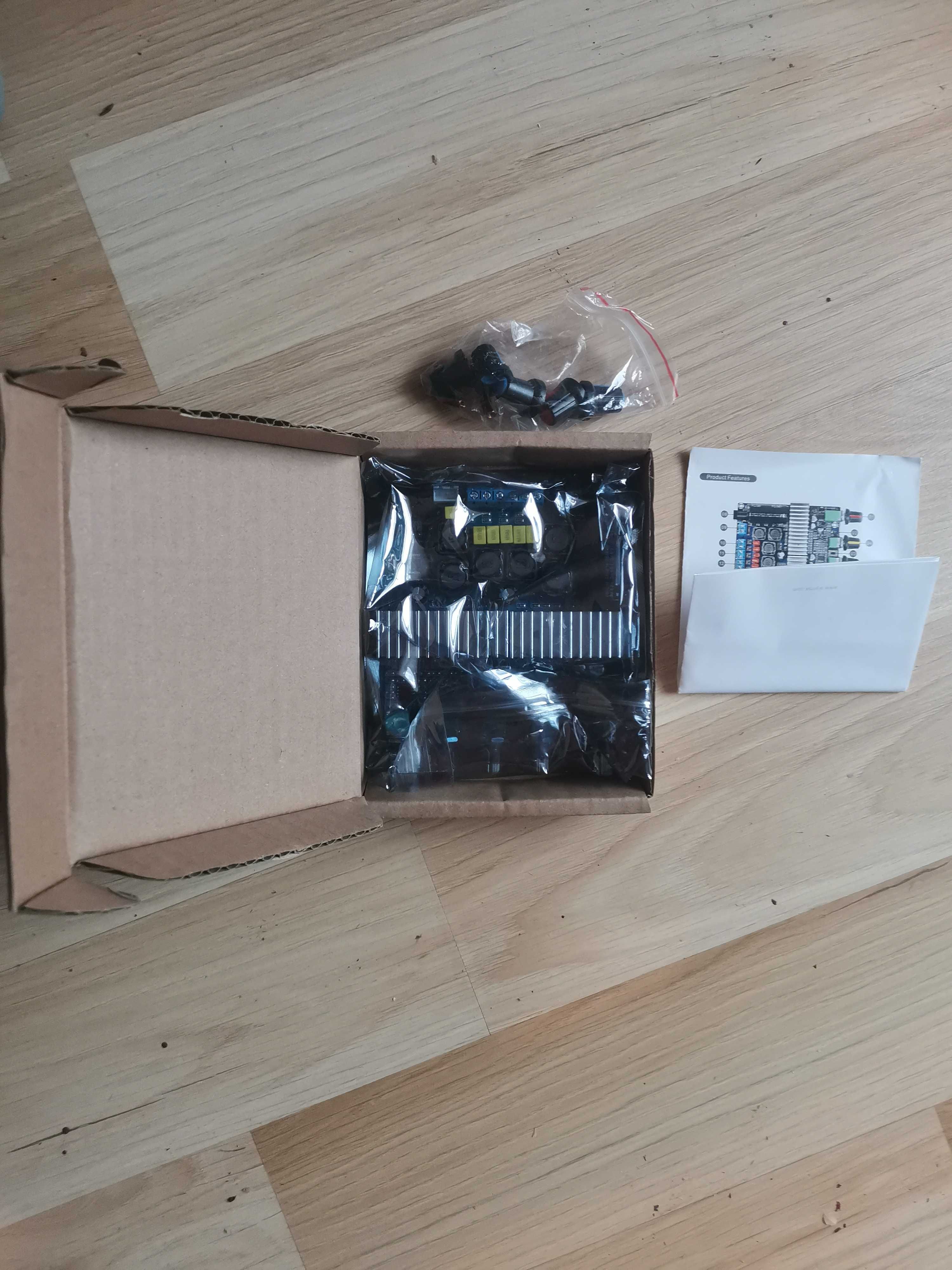

Płyta zakupiona jakiś czas temu - nie użyta ani razu.
W oryginalnym opakowaniu.

DIY Wzmacniacz audio z Bluetooth oparty na układzie TPA3116D2

Cechy urządzenia:
1. Wysokowydajny wzmacniacz trzykanałowy
Urządzenie zasilane jest napięciem stałym DC 12–24V i oparte na wysokowydajnym cyfrowym układzie wzmacniacza TI TPA3116D2.
-- Jeden układ pracuje w trybie zmostkowanym jako wzmacniacz subwoofera (kanał basowy),
-- Drugi obsługuje kanały lewy i prawy.
Obsługiwane moce wyjściowe: 100W (bas) + 50W (lewy) + 50W (prawy).
2. Bluetooth 5.0 + wejścia analogowe
Wbudowany moduł Bluetooth 5.0 umożliwia bezprzewodowe przesyłanie dźwięku. Urządzenie posiada również zewnętrzne wejście audio oraz funkcje przedwzmacniacza i filtrowania basów.
Do regulacji służy 5 potencjometrów:
-- Głośność basu
-- Częstotliwość odcięcia basu
-- Głośność kanałów L/R
-- Wysokie tony
-- Główna regulacja głośności / przełącznik funkcji
3. Szeroki zakres napięcia i wysoka efektywność
Efektywność pracy do 90%. Kompatybilny z różnymi źródłami zasilania, takimi jak:
-- zasilacze impulsowe,
-- zasilacze od laptopów,
-- powerbanki,
-- instalacje samochodowe.
4. Gotowa do użycia płytka PCB
Płytka jest w pełni zmontowana i przetestowana. Wystarczy podłączyć odpowiednie głośniki, zasilanie oraz źródło dźwięku (Bluetooth lub analogowe), by rozpocząć odtwarzanie.
5. Częstotliwość odcięcia subwoofera: 26–160 Hz

Specyfikacja techniczna:
- Wymiary (dł. × szer. × wys.): 101 × 100 × 25 mm (bez potencjometrów i złączy)
- Zakres napięcia zasilania: DC 12–25V
-- Przy obciążeniu: 3–4A (dla 12–19V), 4–5A (dla 20–24V)
-- Przy dużych wymaganiach: zalecane 20–24V / 8–9A
-- Rekomendowane zasilanie: DC 24V / 4A
-- Uwaga: napięcie bez obciążenia nie powinno przekraczać 25,5V
- Zasięg Bluetooth: ponad 8 metrów
- Czułość wejścia audio: 600–800 mV
- Pasmo przenoszenia: 20 Hz – 20 kHz
- Impedancja głośników:
-- Kanały lewy/prawy: 4–8 Ω
-- Subwoofer: 2–8 Ω

Uwagi końcowe:
- Rzeczywista moc wyjściowa zależy od napięcia i natężenia zasilania, impedancji głośników oraz poziomu sygnału wejściowego.
- Im wyższe napięcie i niższa impedancja głośników, tym większa możliwa moc wyjściowa.
