Sprzedam sprzęt z najwyższej pólki na jego temat można by było wiele pisać,ale jest wiele w sieci .Stan perfekcyjny plus dokumenty. Sprzęt kupiłem jakieś dziewięć lat temu od pastora okolicy Rheine DE gdzie w tamtym czasie tam pracowałem . Specyfikacja Stereofoniczny wzmacniacz mocy opracowany w celu stworzenia idealnego wzmacniacza mocy na nową erę.

Aby skompensować dużą moc wyjściową przy pracy ciągłej, stopień wyjściowy składa się z 14 szerokopasmowych tranzystorów o mocy Pc (straty kolektora) 200 W na kanał, w układzie 7 równolegle połączonych tranzystorów push-pull, zapewniających moc wyjściową 2,8 kW.

Możliwe jest sterowanie niskim obciążeniem do 2 Ω nawet w normalnych warunkach pracy. Jednakże, przełącznik Low Load Impedance Operation (NIO) umożliwia sterowanie z jeszcze niższą impedancją w zastosowaniach komercyjnych.
Przełącznik ten umożliwia dostarczanie dużego prądu przy jednoczesnym zachowaniu bezpieczeństwa tranzystora wyjściowego, dzięki czemu można uzyskać moc wyjściową 450 W/kanał przy obciążeniu 1 Ω.

Stopień sterujący, który napędza stopień wyjściowy, składa się z tranzystora MOS FET do wzmocnienia mocy. Zapewnia on sterowanie dużym prądem o niskiej impedancji i znacząco poprawia charakterystykę wysokoczęstotliwościową.
Ponieważ charakterystyka termiczna stabilizuje tranzystor bipolarny, prąd polaryzacji stopnia wyjściowego jest stabilizowany. W rezultacie możliwe jest obniżenie rezystancji emitera stopnia wyjściowego. Co więcej, równoważna rezystancja emitera o 1/7 jest zmniejszona o 7-krotnie, a zniekształcenia przełączania spowodowane odcięciem polaryzacji tranzystora wyjściowego są niemal wyeliminowane.
Stopień wstępnego sterowania składa się z kaskodowego układu przeciwsobnego Darlingtona, który steruje tranzystorem MOS FET o doskonałych właściwościach wysokoczęstotliwościowych bez efektu lustrzanego i pracy przy wysokiej amplitudzie i dobrej liniowości.
Ponadto połączenie Darlingtona w stopniu wstępnego sterowania zwiększa impedancję wejściową tego stopnia, dzięki czemu nie wpływa ona na działanie różnicowego układu wejściowego, który staje się obciążeniem, umożliwiając wzmocnienie wysokiej jakości.

Układ wzmacniacza wejściowego wykorzystuje kaskadowy układ przeciwsobny typu bootstrap na wejściu tranzystora FET.
Układ bootstrapowy kaskady charakteryzuje się wysokim wzmocnieniem i poprawia charakterystykę wysokoczęstotliwościową, zapobiegając pogorszeniu zniekształceń spowodowanych wzrostem impedancji wejściowej (zmianą poziomu wejściowego).

Wzmacniacz wykorzystuje układ wejściowy push-pull z podwójnym tranzystorem FET, co pozwala na usunięcie kondensatora wejściowego bez generowania prądu stałego na wejściu.
Dodatkowo, aby zapobiec pojawianiu się prądu stałego na wyjściu i negatywnemu wpływowi na głośnik w połączeniu z przedwzmacniaczem prądu upływowego, zastosowano sprzężenie zwrotne DC z serwowzmacniacza DC, aby odciąć prąd stały i stłumić dryft generowany w obwodzie.

Wzmacniacz może być również używany jako wzmacniacz monofoniczny poprzez połączenie mostkowe.
Zasada połączenia mostkowego polega na tym, że poprzez wprowadzenie sygnałów o tym samym kształcie fali i przeciwnej fazie do każdego wzmacniacza i podłączenie głośników do wyjść obu wzmacniaczy, napięcie przyłożone do głośników jest podwajane, a w zasadzie można uzyskać czterokrotność mocy wyjściowej.
Ma również tę zaletę, że dzięki odwrotnemu fazowaniu eliminowane są zniekształcenia harmoniczne, a charakterystyki ulegają poprawie. Ponadto, ponieważ energia płynąca z zasilacza płynie naprzemiennie w kierunkach dodatnim i ujemnym, a energia tylko w jednym kierunku nie płynie do obu wzmacniaczy, pozorny współczynnik fluktuacji mocy ulega poprawie, a energia o dobrej liniowości może być przesyłana do głośników.

Oprócz standardowego wejścia niezbalansowanego 20 kΩ (gniazdo phono), zastosowano pełnoskalowe wejście zbalansowane 600 Ω (typu cannon 3P).
Odwrócenie fazy wejścia zbalansowanego P-600 nie jest realizowane przez transformator, ale przez niskopasmowy układ wzmacniacza różnicowego. Urządzenie jest

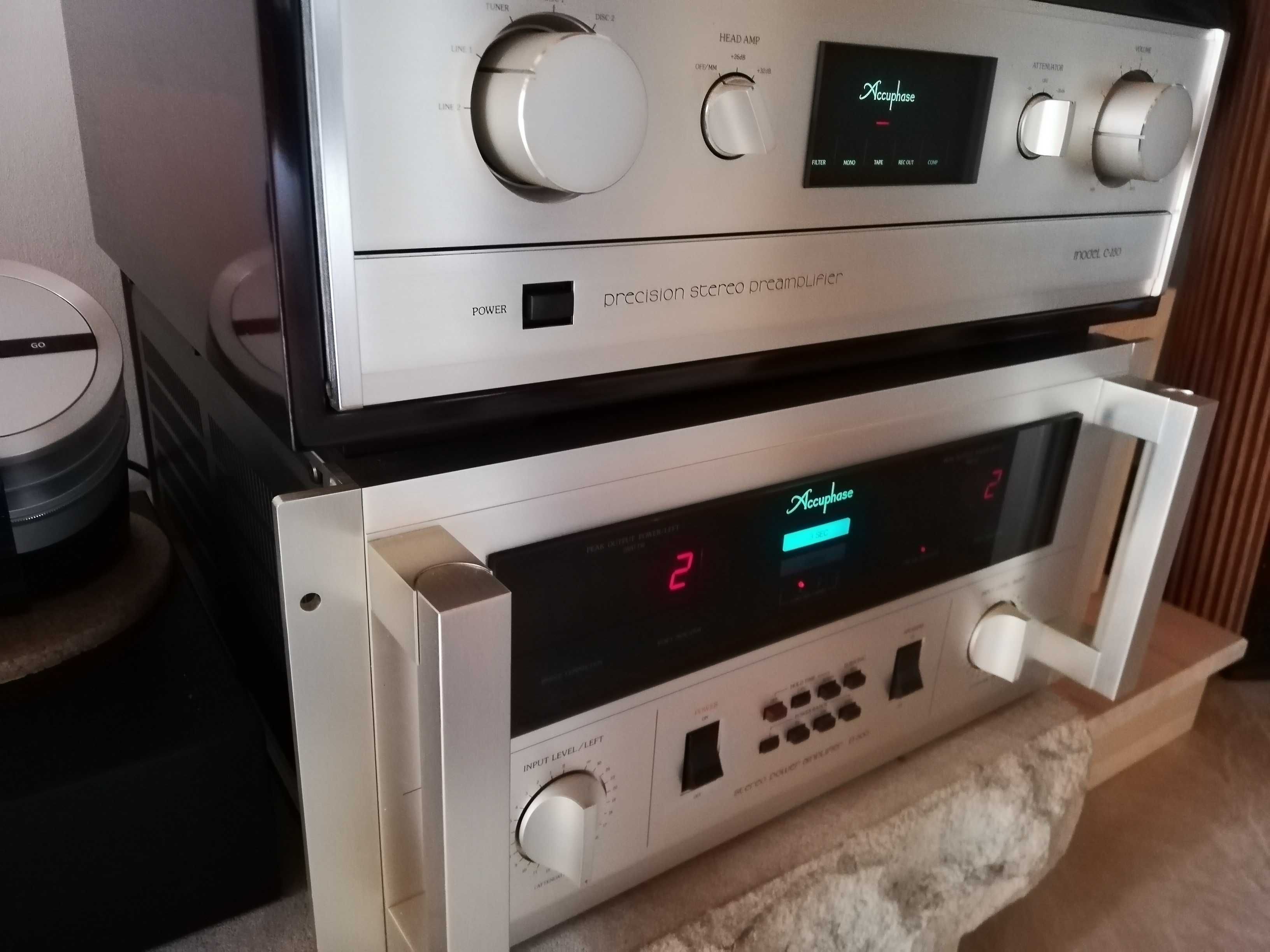

wyposażone w cyfrowy miernik mocy, który może bezpośrednio odczytywać wartości szczytowe.
Cyfrowe mierniki mocy składają się z 12-bitowego przetwornika analogowo-cyfrowego i 4-bitowego mikroprocesora. Sygnały analogowe są konwertowane na cyfrowe przez przetwornik analogowo-cyfrowy w celu zapewnienia dokładnego wyświetlania.
Ponieważ wyświetlacz jest 3-cyfrowy, jest on wyposażony w przełączanie zakresu, dzięki czemu można bezpośrednio odczytać od 0,001 W do 999 W poprzez przełączanie zakresu. Można również wybrać czas podtrzymania 3 sekundy lub 30 minut. Jeśli używasz zakresu 30 minut, możesz odczytać wartość szczytową jednej strony rekordu i poznać maksymalny poziom cięcia.
Cyfrowy miernik mocy P-600 przekształca napięcie wyjściowe na energię elektryczną i wyświetla ją. Jednak nawet jeśli napięcie wyjściowe jest takie samo, moc wyjściowa znacznie się różni w zależności od impedancji głośnika. Aby wyświetlić dokładną moc wyjściową, przewidziano przełącznik impedancji miernika mocy, aby dostosować działanie wyświetlacza do nominalnej impedancji głośnika.

Wyposażony w 25-stykowy przełącznik obrotowy do urządzeń komunikacyjnych i pełnozakresowy tłumik o wysokiej precyzji rezystancji.
Można wybrać krok 1 dB w zakresie od 0 dB do -20 dB, a następnie -23 dB, -26 dB, -30 dB i -∞ z dokładnością ± 0,1 dB.

Wyposażony w filtr subsoniczny.
Do przełączania filtra, na płytce drukowanej zainstalowany jest przekaźnik, sterowany przełącznikiem na panelu przednim, co zapobiega pogorszeniu parametrów.

Oferujemy panel z persymony o grubości 24 mm z wykończeniem z drewna, sprzedawany oddzielnie.

Wentylator z radiatorem jest sprzedawany oddzielnie i można go zainstalować w miejscu, w którym promieniowanie cieplne jest słabe lub gdy przez długi czas pracuje duża moc.
