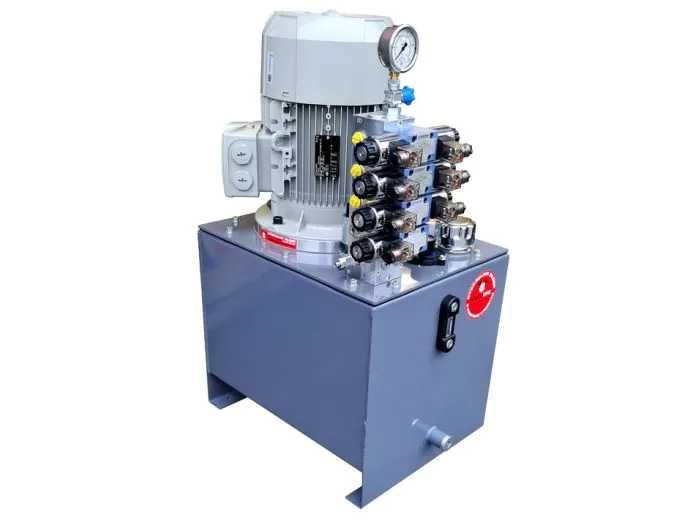

Prezentowany zasilacz służy do zdalnej obsługi trzech odbiorników dwustronnego działania (siłowników lub silników hydraulicznych) z możliwością płynnego regulowania prędkości ruchu tych odbiorników. Zastosowany w zasilaczu proporcjonalny regulator przepływu umożliwia płynną redulację przepływu sygnałem sterującym 0-10V, 0-5V lub prądowo 4-20mA.

Możliwości adaptacyjne - prezentowana wersja zasilacza jest przykładowym rozwiązaniem - może zostać skonfigurowana w dowolny sposób, wg potrzeb klienta.

Element roboczy:
Włoskiej produkcji, pompa zębata o zazębieniu zewnętrzynym, napędzna, poprzez sprzęgło elastyczne, silnikiem elektrycznym trójfazowym SIEMENS.


Elementy sterujące strumieniem:

rozdzielacze suwakowe NG6 PONAR z cewkami 24V
regulator proporcjonalny trójdrogowy WDUD PONAR z cyfrową kartą sterującą
Wyposażenie standard:

zbiornik stalowy,
korek wlewowy z odpowietrznikiem,
wskażnik poziomu oleju z termometrem,
filtr powrotny z wkładem papierowym,
blok zaworowy z zaworem przeciążeniowym i manometrem glicerynowym,
Podstawowe parametry:

zbiornik: stalowy lakierowany 60L
wymiary [cm]: a=50, b=40, h=85, H=125
tryb pracy: w interwałach czasowych zapewniających utrzymanie temperatury w przedziale do +70oC (praca ciągła pod obciążeniem wymaga zastosowania chłodnicy oleju)
zasilanie: trójfazowe 400 V
moc silnika: 5,5kW
prędkość obrotowa: 1450 obr/min
pompa zębata: 11cm3
wydajność: 16 l/min
ciśnienie pracy: 180 bar
zalecany olej: HV-32, HV-46
temperatura oleju: -15oC do +70oC
rozdzielacze:
1xNG6 HA (zrzutowy) cewka 24VDC
3xNG6 E lub J (rozdzielacze kierunkowe,
przyłącze calowe: wewn.3/8"
karta sterująca cyfrowa uniwersalna (sygnał sterujący: 0-5V, 0-10V, 4-20mA)
