Działanie i obsługa:

1. sterownik temperatury zasilany jest z sieci 230V/50Hz;
2. zadaniem sterownik temperatury "SOLAR" jest kontrola (porównywanie) temperatury na ogniwie solarnym z temperaturą wody w zbiorniku;
3. sterownik ten może mieć zastosowanie wszędzie tam, gdzie zachodzi potrzeba kontroli dwóch temperatur (bojler - piec CO, obiekt sterujący - obiekt sterowany);

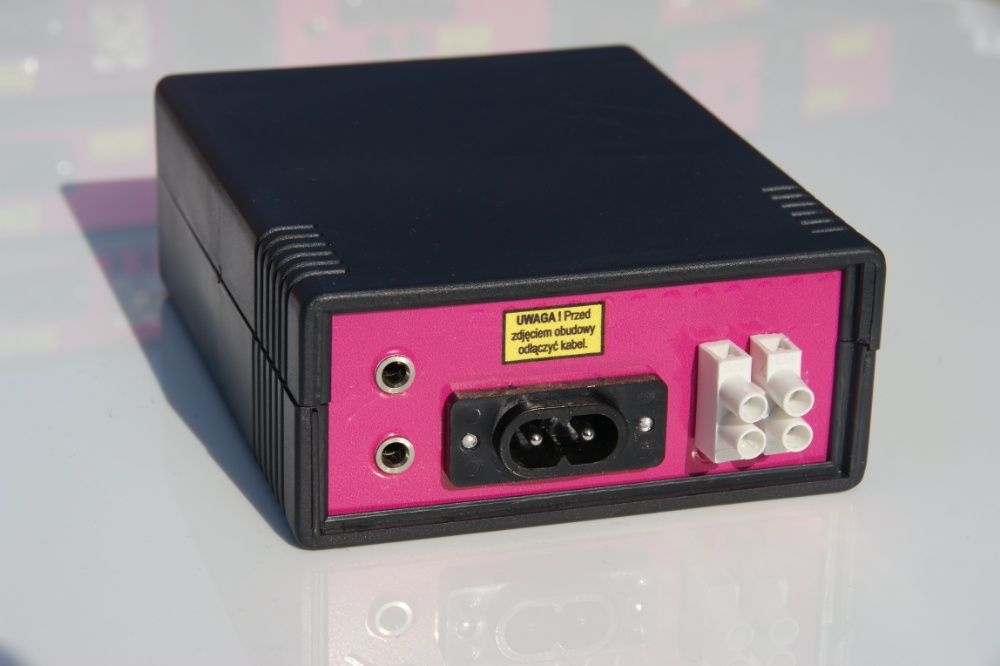

4. z tyłu obudowy znajdują się dwa gniazda typu JACK, do których należy włożyć sondy temperaturowe znajdujące się na wyposażeniu;
5. do górnego gniazda "G" włożyć sondę wskazującą temperaturę solara "SOLAR", a do dolnego gniazda "D" włożyć sondę wskazującą temperaturę w zbiorniku wody "ZBIORNIK";
6. zwrócić uwagę na zainstalowanie sondy "ZBIORNIK" (brak bezpośredniego kontaktu z wodą), kolektor wyjściowy wody ze zbiornika;
7. jeżeli temperatura "SOLAR", wskazywana na wyświetlaczu LED świeceniem segmentu "a" (górna, pozioma kreska pierwszego wyświetlacza), jest wyższa o około 0,6*C lub więcej od temperatury "ZBIORNIK", wskazywanej na wyświetlaczu LED świeceniem segmentu "d", zwarty zostaje styk przekaźnika PK, włączając tym samym pompę cyrkulacji wody, doprowadzając do wyrównania (podniesienia) temperatury wody w zbiorniku;
8. po uzyskaniu temperatury wody w zbiorniku o różnicy temperatur "SOLAR-ZBIORNIK" o około 0,3*C przekaźnik PK wyłącza pompę cyrkulacji wody;
9. przykład:
- temperatura wody w zbiorniku "d" wynosi 21,5*C,
- temperatura wody na solarze "a" wynosi 23,2*C,
- przy tak ustalonych temperaturach przekaźnik PK włącza pompę cyrkulacji wody, na skutek czego podnosi się temperatura wody w zbiorniku,
- po osiągnięciu temperatury wody w zbiorniku o różnicy "ZBIORNIK-SOLAR" około 0,3*C przekaźnik PK wyłącza pompę cyrkulacji wody,
- gdy temperatura w zbiorniku (odbiór ciepła) obniży się do (segment "d") 22,6*C względem temperatury na solarze (segment "a") równej 23,2*C, tj. różnicy temperatur równej 0,6*C, styk przekaźnika PK ponownie włączy pompę cyrkulacji wody;
10. wyżej opisany sterownik działa bezawaryjnie od 3 lat;
11. moc zainstalowanej pompy cyrkulacji wody przy napięciu sieciowym 230V/50Hz nie powinna przekraczać 500W, schemat podłączenia pompy o większej mocy dołączony jest do sterownika;
12. na życzenie możliwe jest zaprogramowanie innej wartości histerezy (tj. rożnica temperatur "ZBIORNIK-SOLAR"), na przykład 1*C, 1,5*C itp.;
13. różnice w długościach sond temperaturowych, np. ZBIORNIK 3mb, SOLAR 30mb, nie mają wpływu na prawidłowe działanie urządzenia;
14. styk przekaźnika PK jest neutralny tzn. nie połączony z żadnym biegunem zasilania, co umożliwia zasilanie innego elementu wykonawczego, np. Elektrozaworu o napięciu znamionowym (12V=);
15. długość sondy temperaturowej, jeżeli nie uzgodniono innej, wynosi od 0 do 1 metra;
16. wymiary obudowy: 111x91x43 mm;
17. wyświetlacz czterocyfrowy LED 0,56” (czerwony);
18. zastosowane są czujniki temperatury firmy DALLAS - DS18B20;
19. zakres mierzonych temperatur wynosi od -55*C do +99*C.
