Opis
Zestawienie wszystkich układów zamieszczonych na OLX, patrz:
gps.robisoft.pl/hewam
Działanie i obsługa:
1. do dwóch skrajnych zacisków listwy przyłączeniowej należy podłączyć napięcie zasilające z sieci 230V/50Hz, czerwony przewód fazowy oraz czarny przewód zerowy, zgodnie ze schematem montażowym dołączonym do modułu;
2. do dwóch wewnętrznych zacisków listwy przyłączeniowej podłączyć odbiornik: żarówka, wentylator, grzałka, pierwotne uzwojenie transformatora w prostowniku akumulatorowym itp. przystosowany do zasilania napięciem sieciowym;
3. patrząc z góry na moduł, lewe skrajne położenie potencjometru obrotowego, oznaczone kreską na gałce, ustala minimalną wartość napięcia dostarczaną do odbiornika;
4. wskazane jest, by przed każdorazowym włączeniem odbiornika potencjometr znajdował się w takiej właśnie pozycji;
5. w chwili włączenia napięcia zasilania układ zaczyna pracować z minimalną zwłoką czasową, dzięki temu unika się tzw. uderzenia prądowego;
6. jako element wykonawczy zastosowany jest triak o maksymalnym prądzie 16A;
7. wymiary obudowy: 32-35 x 47-50 mm.
Dane do przelewu:
nr konta: 88*****0050*****0063519392
Wacław Mulak
ul. Łukasiewicza 25/1
47-200 Kędzierzyn-Koźle
gps.robisoft.pl/hewam
Działanie i obsługa:
1. do dwóch skrajnych zacisków listwy przyłączeniowej należy podłączyć napięcie zasilające z sieci 230V/50Hz, czerwony przewód fazowy oraz czarny przewód zerowy, zgodnie ze schematem montażowym dołączonym do modułu;
2. do dwóch wewnętrznych zacisków listwy przyłączeniowej podłączyć odbiornik: żarówka, wentylator, grzałka, pierwotne uzwojenie transformatora w prostowniku akumulatorowym itp. przystosowany do zasilania napięciem sieciowym;
3. patrząc z góry na moduł, lewe skrajne położenie potencjometru obrotowego, oznaczone kreską na gałce, ustala minimalną wartość napięcia dostarczaną do odbiornika;
4. wskazane jest, by przed każdorazowym włączeniem odbiornika potencjometr znajdował się w takiej właśnie pozycji;
5. w chwili włączenia napięcia zasilania układ zaczyna pracować z minimalną zwłoką czasową, dzięki temu unika się tzw. uderzenia prądowego;
6. jako element wykonawczy zastosowany jest triak o maksymalnym prądzie 16A;
7. wymiary obudowy: 32-35 x 47-50 mm.
Dane do przelewu:
nr konta: 88*****0050*****0063519392
Wacław Mulak
ul. Łukasiewicza 25/1
47-200 Kędzierzyn-Koźle
ID: 835612767
xxx xxx xxx
Dodane 24 kwietnia 2024

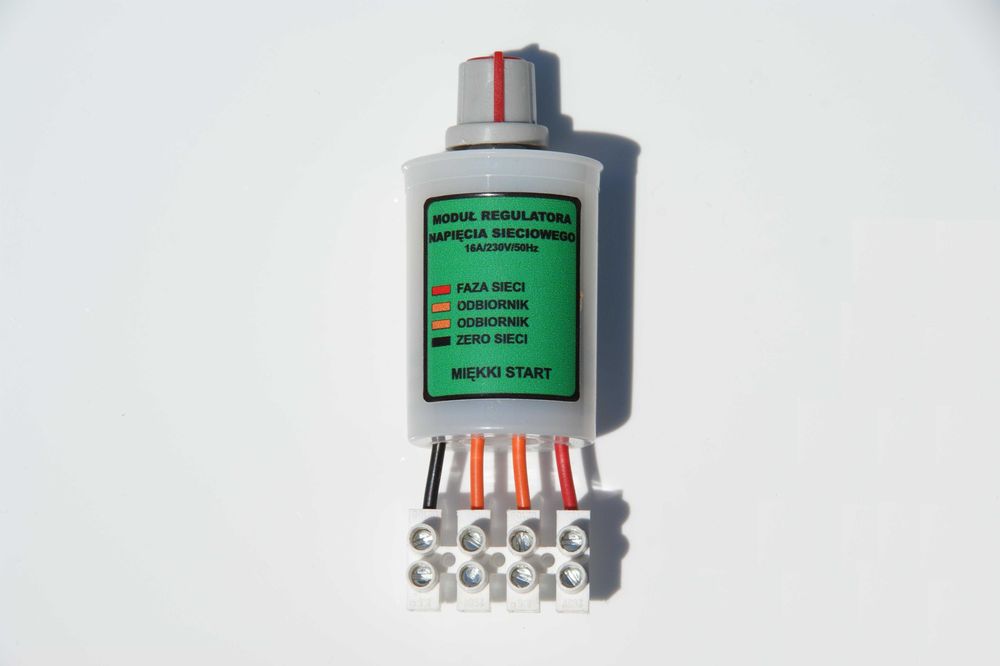

1. Regulator napięcia sieciowego 230V/50 Hz
40 zł
