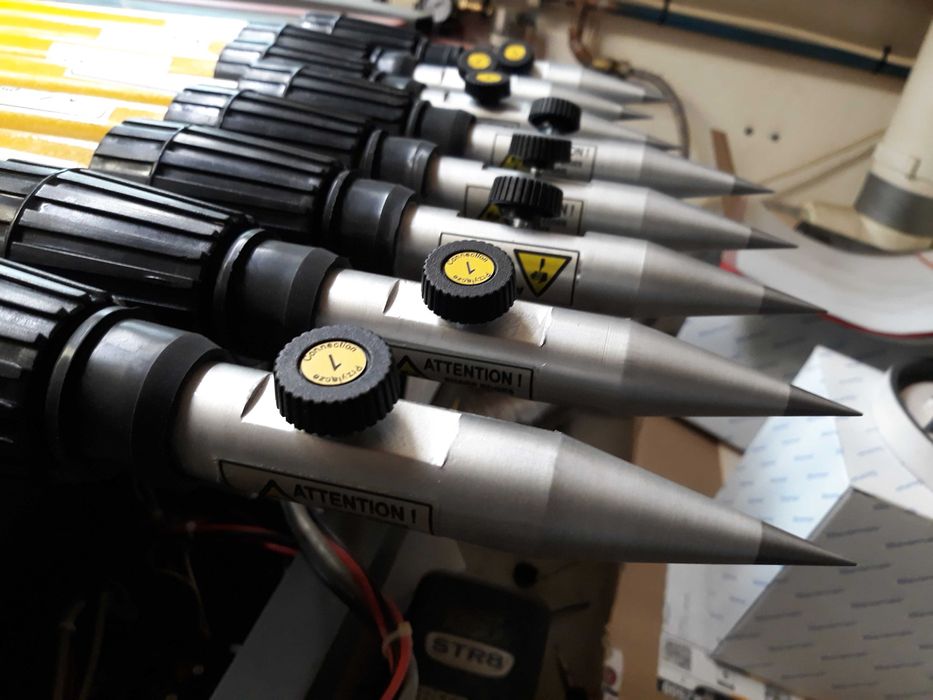

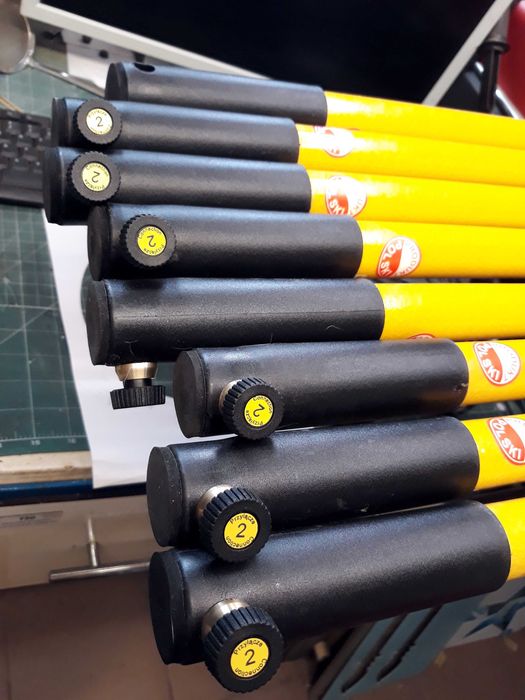

Produkt nie jest premierą, ale jako, że nadal bardzo użyteczny i poręczny to dostał nowe życie dodatkowo zyskując na funkcjonalności. Z istotnych zmian: oprócz istniejącego już przyłącza przewodu pomiarowego bezpośrednio na szpilce pomiarowej otrzymał drugie przyłącze dolne u podstawy rękojeści. Ale po co to wszystko? A no jest to odpowiedź na sugestie użytkowników starszych zestawów. Przyłącze dolne powoduje, że przewody pomiarowe nie „majtają” się na całej długości rozłożonego zestawu, choć mi to nie przeszkadzało, teraz przewodu nie trzeba wynosić razem ze szpilką, po prostu ciągniesz go za drążkiem. Wadą dla niektórych może być argument, że w obwód pomiarowy wtrącono dodatkową rezystancję przewodu spiralnego zamkniętego w rurze teleskopowej. Jednak przy pomiarach napięciowych jest ona pomijalna i nie wnosi istotnego błędu (300mΩ). Dla sceptyków pozostawiono bezpośrednie przyłącze górne.
ZASTOSOWANIE PRAKTYCZNE.
Przy pomocy dwóch szpilek pomiarowych usprawnimy wykonanie następujących pomiarów :

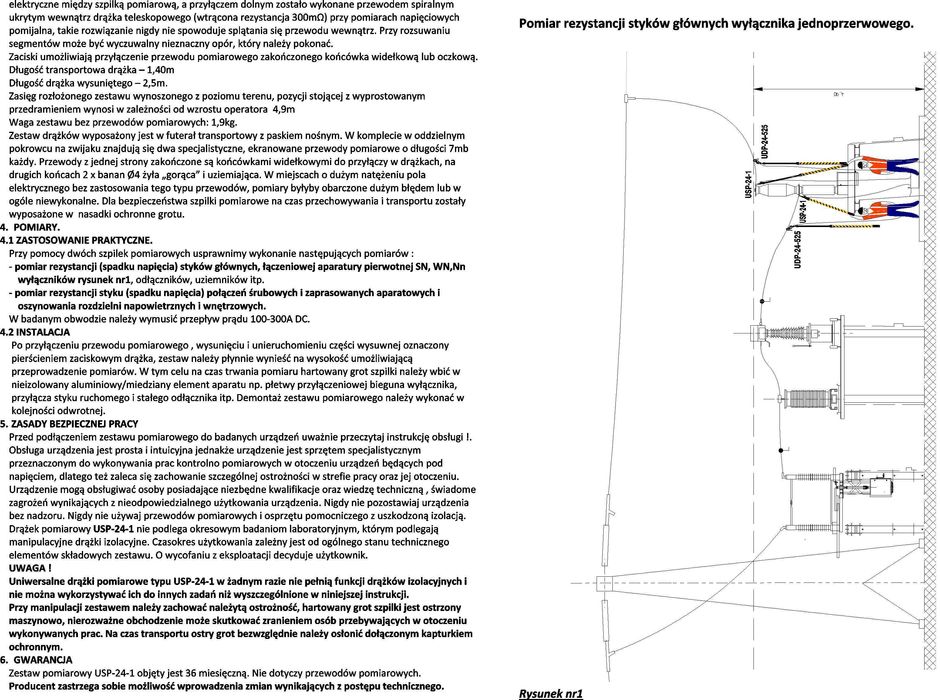

- pomiar rezystancji (spadku napięcia) styków głównych, łączeniowej aparatury pierwotnej SN, WN,Nn wyłączników rysunek nr1, odłączników, uziemników itp.
- pomiar rezystancji styku (spadku napięcia) połączeń śrubowych i zaprasowanych aparatowych i oszynowania rozdzielni napowietrznych i wnętrzowych.
W badanym obwodzie należy wymusić przepływ prądu 100-300A DC.

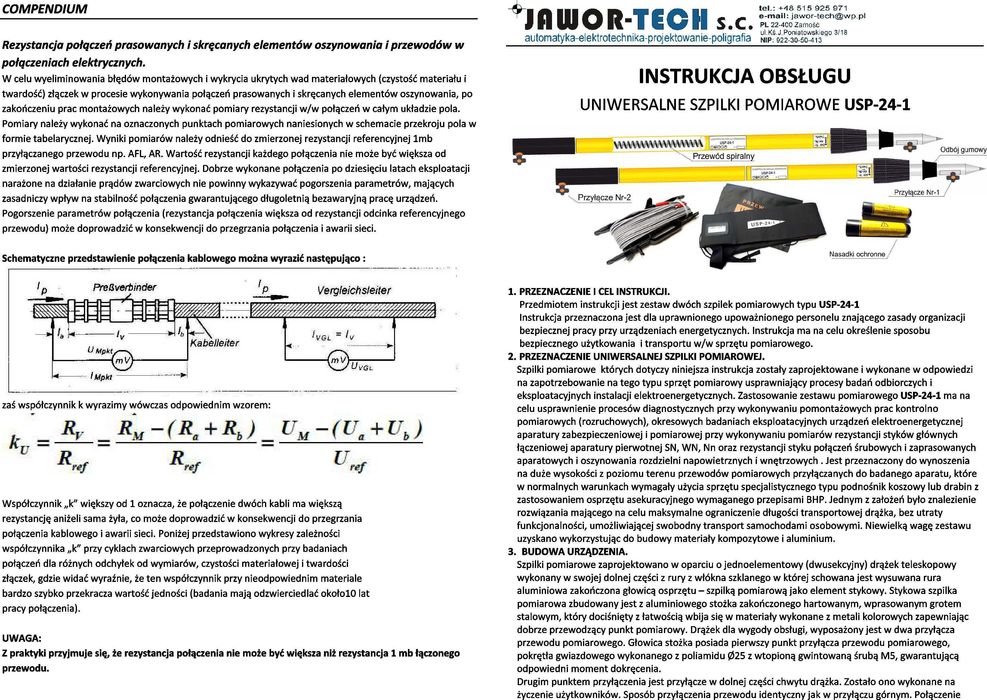

Dla zainteresowanych dołączyłem szczegółową instrukcję obsługi zestawu.
Przy zakupie wraz z zestawem pomiarowym otrzymasz :
- Deklarację zgodności CE.
- Instrukcję obsługi.

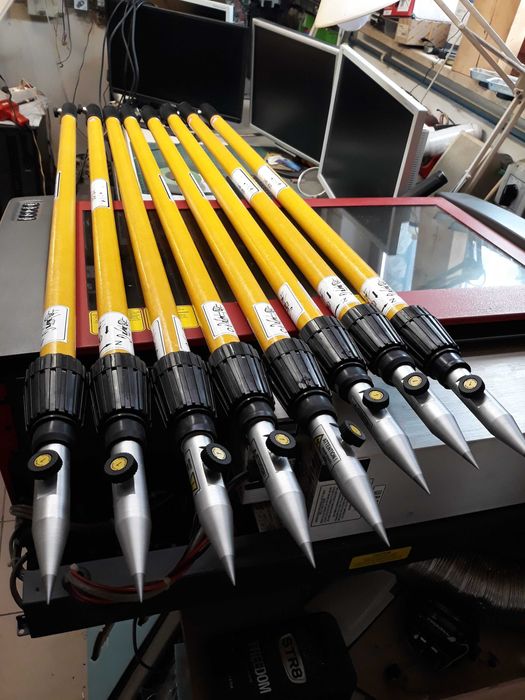

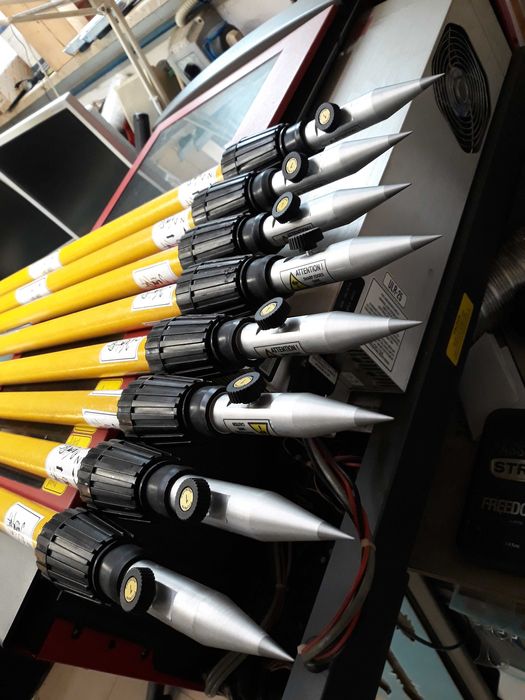

Aktualnie posiadam ukończonych pięć takich zestawów.
