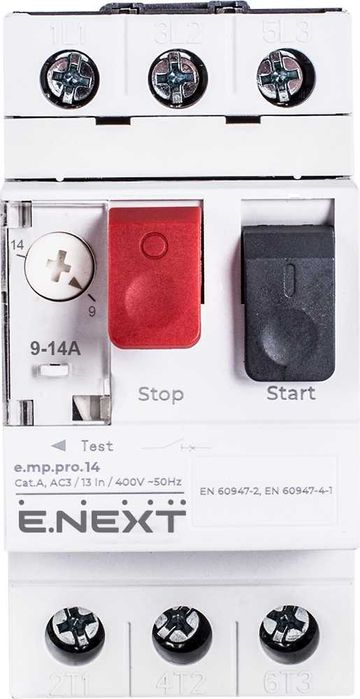

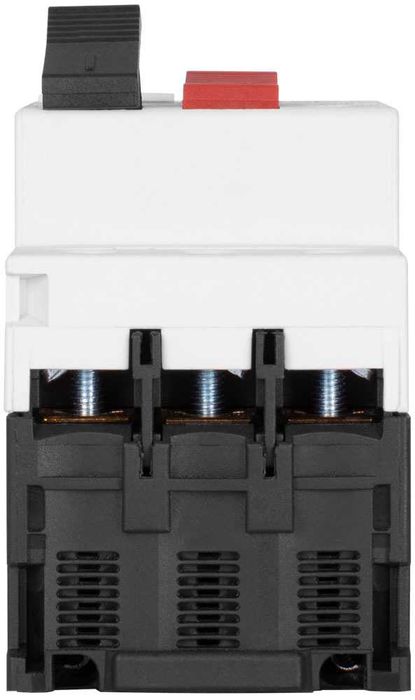

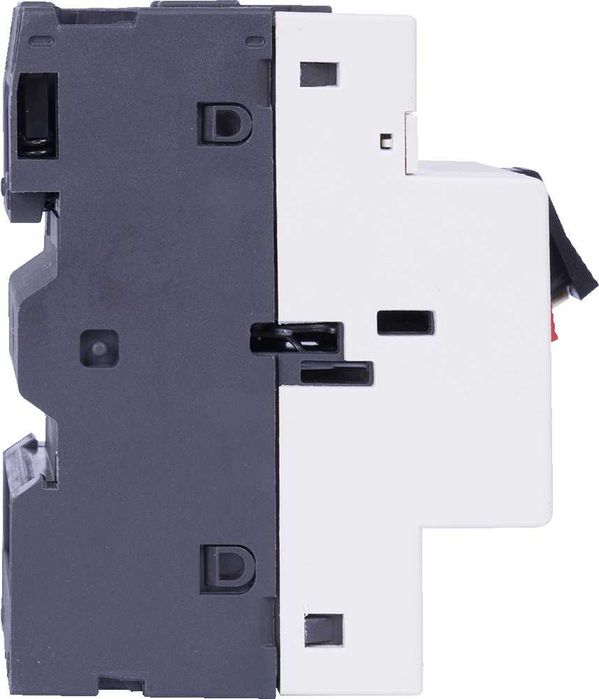

Wyłącznik silnikowy
e.mp.pro14, 9-14A
Opis
Przeznaczony do rozruchu i zabezpieczenia przed przeciążeniem silników elektrycznych o małej pojemności. Są one używane w sytuacjach awaryjnych lub jako przełącznik główny.
Wykonywanie funkcje: elektrotermiczna ochrona trójfazowa. Zapewnia ochronę przed zwarciem, ustawienie reakcji Im=13 In. Elektrotermiczne zabezpieczenie ustawione przy pomocy regulowanej tarczy. Silnik włącza się za pomocą przycisku "start". Wyłączanie silnika wykonywane jest ręcznie, naciskając przycisk "stop" lub automatycznie przez uruchomienie zabezpieczenia termiczno-magnetycznego lub wyzwalacza podnapięciowego.
Artykuł: p004018
Max. przekrój podłączonych przewodów, mm²: 6
Montaż: Na standardowej szynie DIN 35 mm
Temperatura otoczenia, °С: -25…+40
Napięcie izolacji Ui, V: 690
Napięcie znamionowe pracy Ue, VАС: 400/660
Częstotliwość znamionowa, Hz: 50
Liczba biegunów: 3
Moment dokręcenia zacisków stykowych, Nm: 1,2
Zakres ustawień przekaźnika termicznego, A: 9…14
Umiejscowienie pracy w przestrzeni: Pionowe i poziome z odchyleniem nie więcej niż 5°
Wytrzymywane napięcie impulsowe Uimp, kV: 8
Żywotność mech./elektr., cykli Wł/Wył, nie mniej: 10000/6000
Nom. graniczna zdolność wyłączania Ics przy 400V, kA: 15
Wysokość nad poziomem morza, m, nie więcej2000
Stopień ochrony: IP20
Ustawienie uwolnienia rozłącznika elektromagnetycznego, Im: 13 In
Stopień zanieczyszczenia środowiska: 2
Nominalny prąd In, А: 14
Nom. robocza zdolność wyłączania Ics przy 400V, kA: 7,5
Maksymalna częstotliwość przełączania, cykli/godz: 25
