Opis
Całkowicie sprawny, niezawodny transformator separujący produkcji SHURE. Model SHURE A15BT.
Stan wizualny - bardzo dobry, ślady normalnego użytku.

Opis ogólny

A15BT dopasowuje, mostkuje lub izoluje urządzenia symetryczne i niezbalansowane o różnych impedancjach i poziomach.

Impedancja: gniazdo XLR (żeńskie), 33 000 Ω. Wtyczka XLR (męska), 7500 Ω, łatwo konwertowana do 600 Ω.

Niezbalansowanie: oba końce można zdezbalansować, łącząc piny 1 i 3.

Różnica napięć: od 33 000 Ω do 7500 Ω, 6,4 dB. od 33 000 Ω do 600 Ω, 17,4 dB.
Wybór średniej impedancji

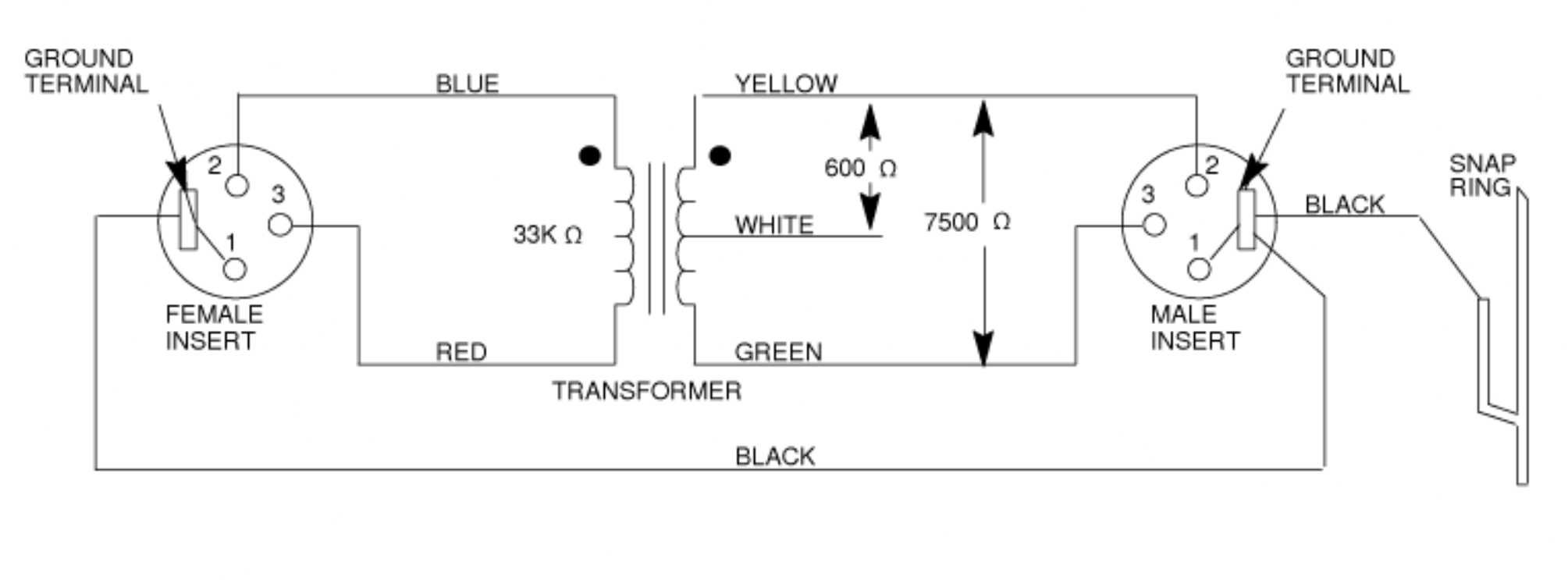

W stanie dostawy wtyczka XLR A15BT ma impedancję 7500 Ω. Aby przekonwertować na 600 Ω, zapoznaj się z Rysunkiem 1 i postępuj w następujący sposób:

Wyjmij element wtyczki trzypinowej, obracając śrubę przeciwnie do ruchu wskazówek zegara i wyjmując element z obudowy.
Wyjmij ZIELONY pin jack z pinu 3 i zaizoluj gniazdo i goły przewód.
Usuń taśmę z pin jack na BIAŁYM przewodzie i mocno wciśnij gniazdo na pin 3.
Umieść element wtyczki z powrotem w obudowie i mocno przykręć śrubę (obróć zgodnie z ruchem wskazówek zegara).

Typowe zastosowania

Aby podłączyć wyjście liniowe 600 przedwzmacniacza, miksera lub rejestratora do wejścia o wysokim poziomie, wysokiej impedancji, niezbalansowanego (Aux):

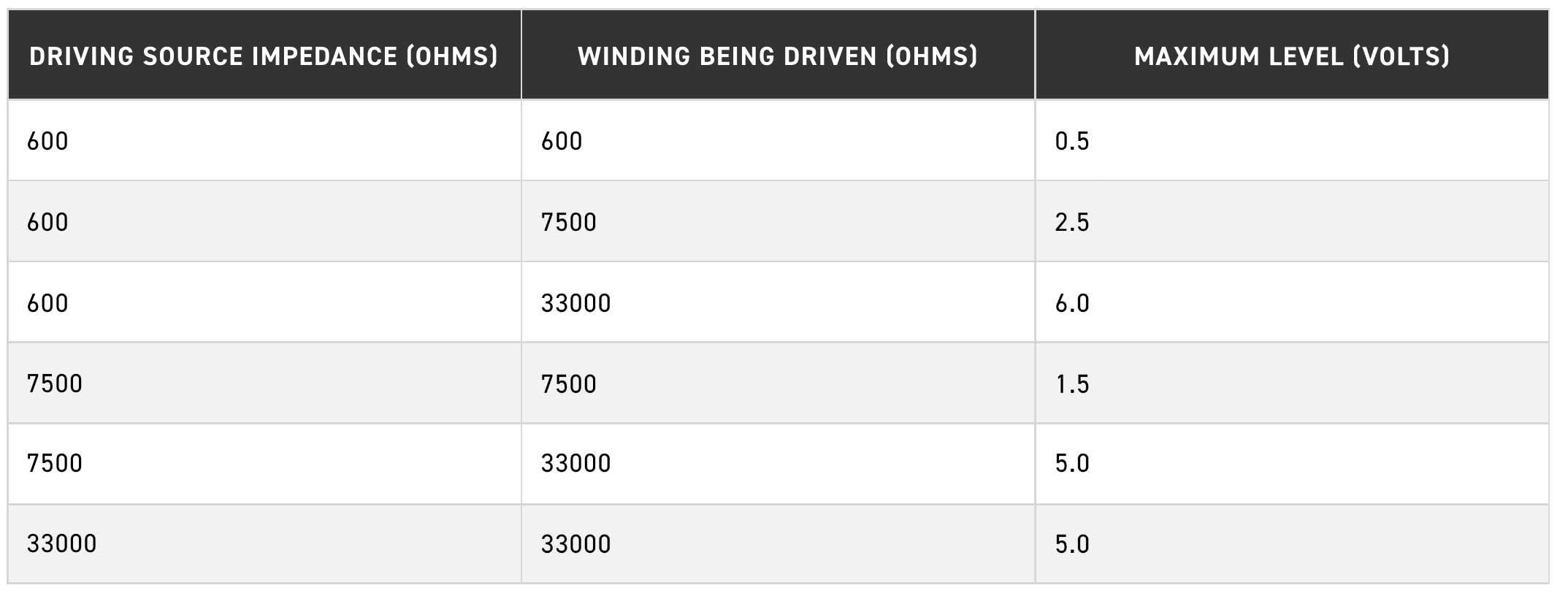

Podłącz wyjście 600 Ω do gniazda XLR 33 000 Ω A15BT. Niezrównoważ wtyczkę XLR w A15BT i przekonwertuj ją na 7500Ω lub 600Ω, aby zapewnić właściwy poziom i najlepszy stosunek sygnału do szumu. Podłącz A15BT do wejścia Aux. W tej konfiguracji A15BT „mostkuje” wyjście liniowe 600Ω. Zapoznaj się z tabelą na ostatniej stronie, aby uzyskać maksymalny poziom wejściowy dla A15BT.

Aby dopasować wyjście mikrofonu o wysokiej impedancji do wejścia o średniej impedancji (około 10 000 Ω) w magnetofonie szpulowym lub kasetowym:

Niezrównoważ oba końce A15BT. Podłącz wyjście mikrofonu do gniazda XLR 33 000 Ω. Podłącz wtyczkę XLR 7500 Ω do rejestratora.

Aby niezbalansowane wejście Aux akceptowało zbalansowane wyjście o niskiej impedancji: Niezbalansuj gniazda XLR 33 000 Ω w A15BT i podłącz je do wejścia Aux. Zmień wtyczkę XLR na 7500 Ω lub 600 Ω i podłącz ją do zbalansowanego urządzenia o niskiej impedancji.

Gdy potrzebne jest zbalansowane wyjście liniowe 600 w urządzeniu z wyjściem Aux (takim jak Shure SCM268):

Niezbalansuj gniazda XLR 33 000 Ω w A15BT i podłącz je do wyjścia Aux. Wtyczka XLR A15BT oferuje zbalansowane wyjście liniowe zarówno przy 600 Ω (przy poziomie około –20 dBm), jak i 7500 Ω.
Specyfikacje

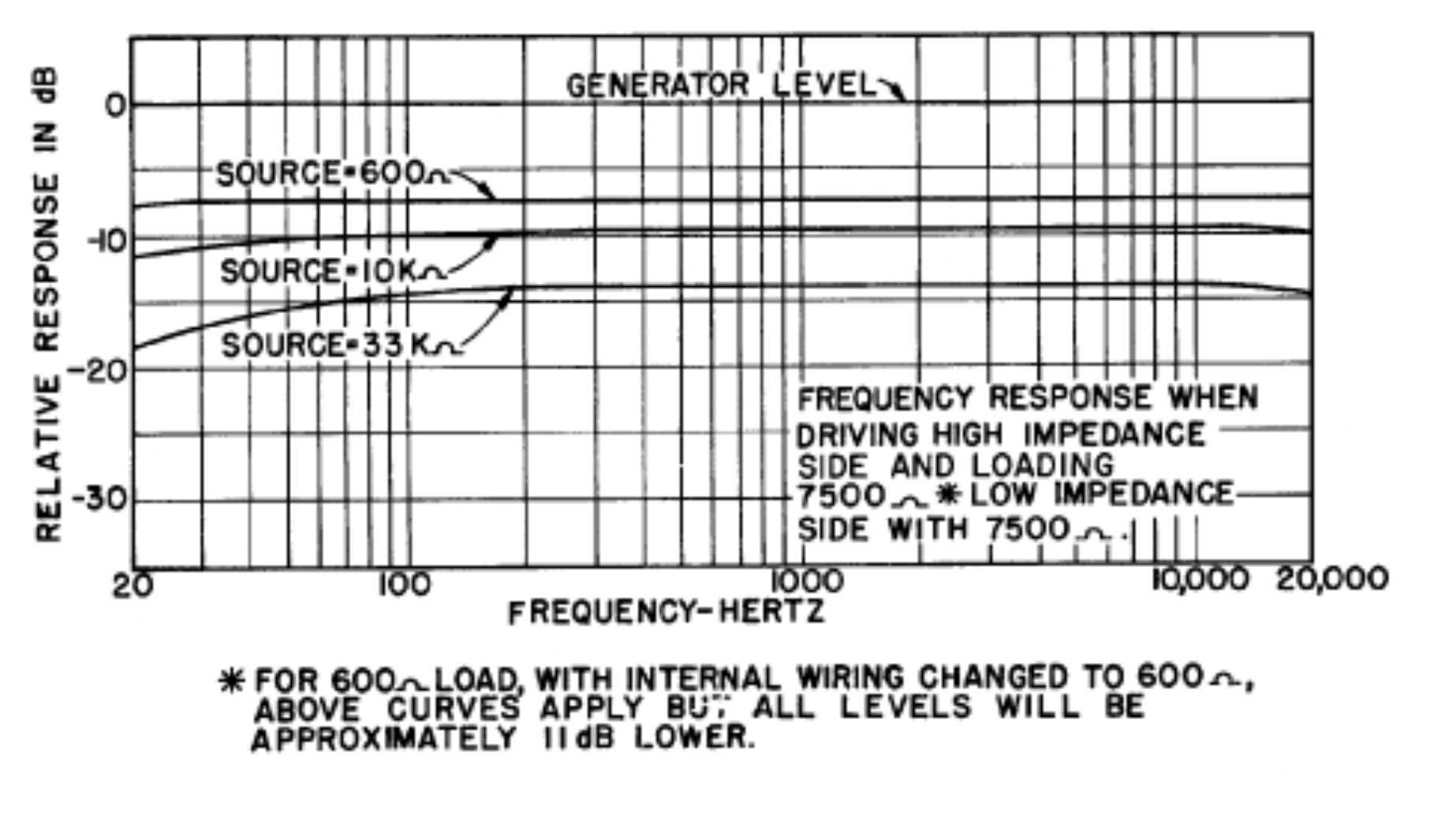

Pasmo przenoszenia

20 do 20 000 Hz

Impedancja:
XLR Pin Connector (M) 7500 Ω or 600 Ω
XLR Pin Connector (F) 33,000 Ω

Obudowa

Pełna osłona magnetyczna, stal z wykończeniem w kolorze szarej emalii
Wymiary

Średnica 19 mm (0,75 cala); długość 89 mm (3,5 cala)
