Sprawdziany do Średnic i Ograniczniki Głębokości Yt-44095 YATO

Opis produktu:

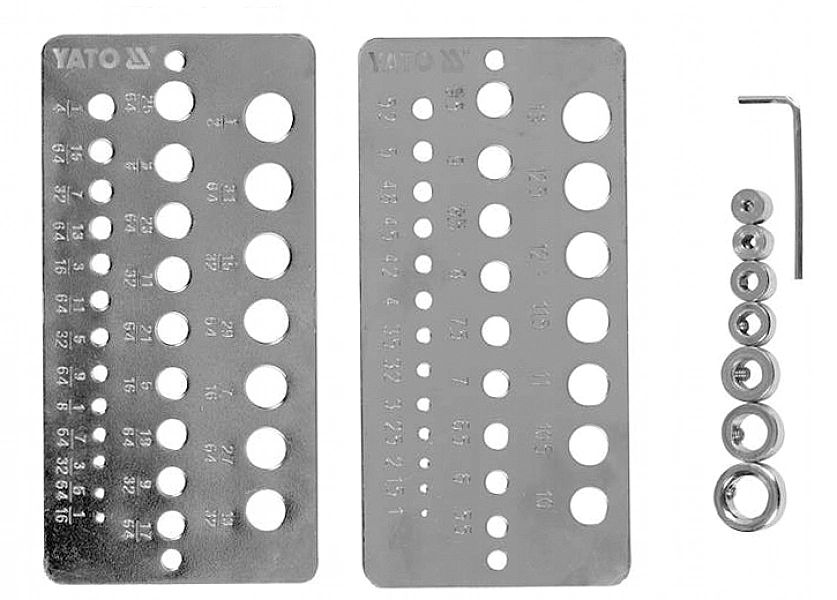

Zestaw 10 szt. składa się z dwóch stalowych płytek z otworami do kontroli średnic.

Wymiar płytki ok. 150 x 80 mm x 1 mm.


płytka metryczna fi/mm 1/1,5/2/2,5/3/3,2/3,5/4/4,2/4,5/4,8/5/5,2/5,5/6/6,5/7/7,5/8/8,5/9/9,5/10/10,5/ 11/11,5/12/12,5/13
płytka calowa fi/":1/16,5/64,3/32,7/64,1,8/9/64,5/32,11/64,3/16,13/64,7/32,15/64,1/4,17/64,9/32,19/64,5/16,21/64,11/32,23/64,3/8,25/64,13/32,27/64,7/16,29/64,15/32,31/64,1/2

W zestawie ograniczniki głębokości wiercenia -toczone, stalowe z wkrętem blokującym fi 3 / 4/ 5/ 6/ 8/ 10/ 12 mm i jeden kluczyk inbus 1,5 mm. Sprawdziany służą do szybkiego wstępnego sprawdzenia średnic zewnętrznych /np. wierteł , wałków , prętów, drutów itp.


Przeznaczenie / zastosowanie:

Sprawdziany służą do szybkiego wstępnego sprawdzenia średnic zewnętrznych /np. wierteł , wałków , prętów, drutów itp.

Pierścieniowe ograniczniki głębokości wiercenia , po założeniu na wiertło,umożliwiają precyzyjną kontrolę głębokości wierconego otworu.

Sposób użycia:

Ograniczniki zakładamy na wiertło , ustalając odpowiednią głębokość wiercenia / pierścień należy zablokować na wiertle /

Sprawdzając średnicę badanego elementu / np gwoździa, pręta, wałka/ wkładamy go do takiego otworu w którym można go przesunąć z minimalnym luzem .

Średnica podana jest na płytce obok otworu.

Zawartość opakowania:

Zestaw zawiera dwie płytki kontrolne i ograniczniki głębokości wiercenia -toczone, stalowe z wkrętem blokującym fi 3 / 4/ 5/ 6/ 8/ 10/ 12 mm i jeden kluczyk inbus 1,5 mm.
