Konstrukcja pod panele fotowoltaiczne,

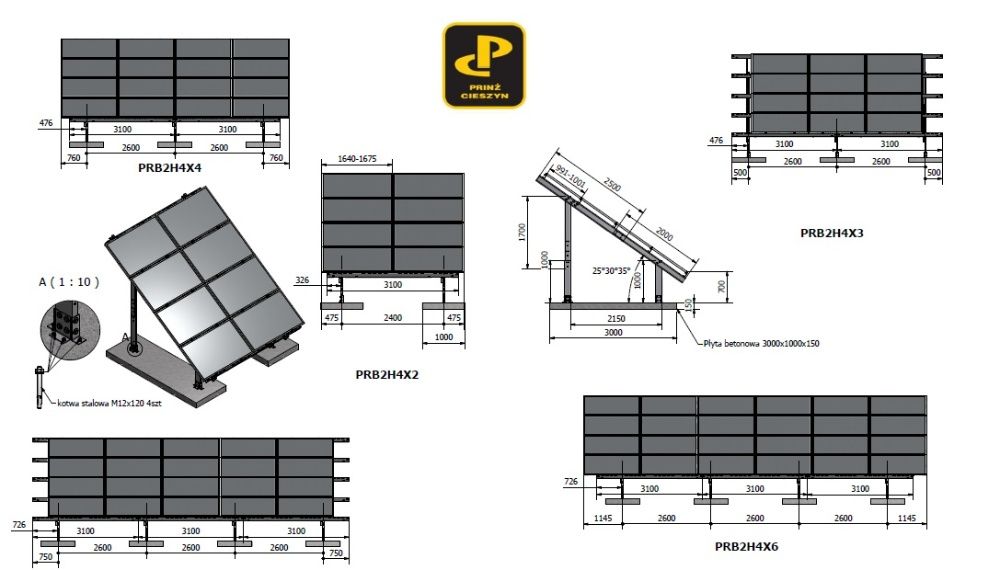

PRB2H4x4, PRB2H4x3 - konstrukcje dla klienta detalicznego.

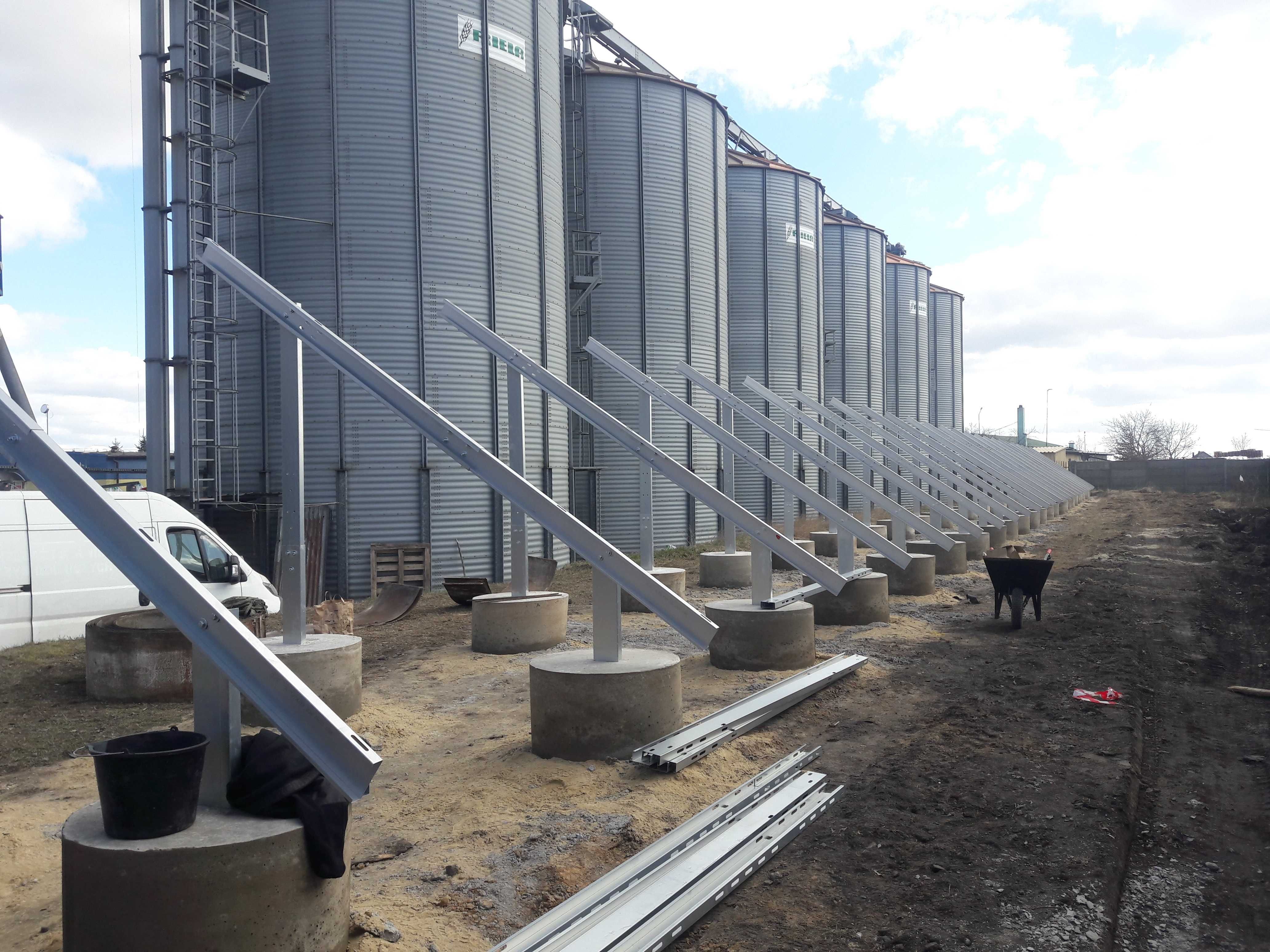

Konstrukcja naziemna, wolnostojąca, dwupodporowa, przeznaczona do mocowania na betonie dla 12, 16 szt. modułów fotowoltaicznych, 60 ogniw, o standardowych rozmiarach, w układzie horyzontalnym (poziomym) 4 moduły w rzędzie - 3, 4 moduły w kolumnie.

Istnieje możliwość zamontowania również 12 szt. modułów o długości 2m (72 ogniw).

Konstrukcja fotowoltaiczna na beton, PRB2H4x4 Rodzaj profil montażowy
Układ modułów pv: poziomy.

Kąt nachylenia: 25 - 35 st.

Założenia dotyczące obciążenia: - zgodnie z normami europejskimi, odpowiednio do lokalnych specyfikacji.

Waga: ok. 230 kg

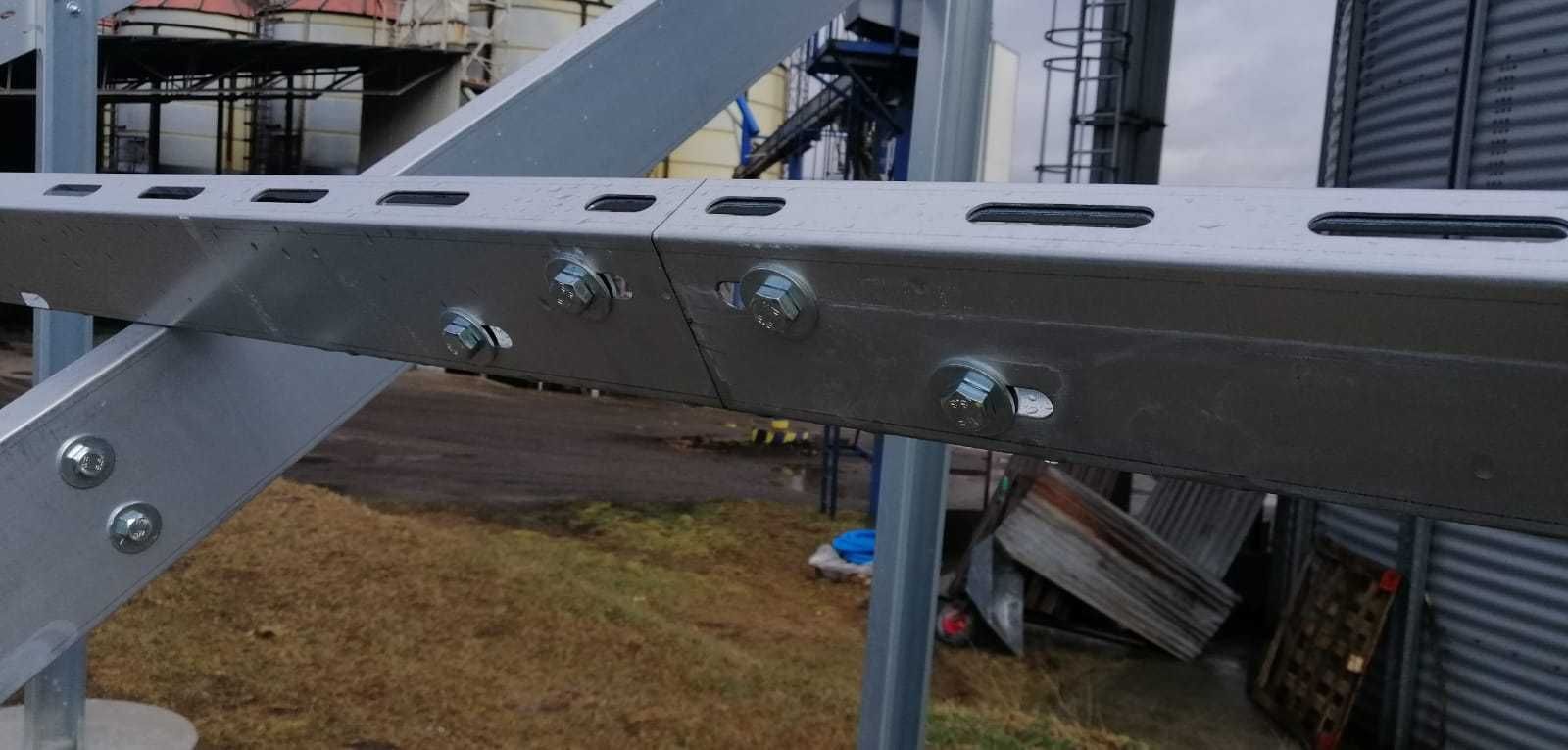

Materiał konstrukcyjny: - magnelis (S320GD ZM310/430)

Przy większych projektach przeprowadzamy procedurę uzyskania gwarancji od ArcelorMittala do 25 lat.

Z powodu wchodzenia w reakcję ram aluminiowych modułów fotowoltaicznych ze stalą ocynkowaną zrezygnowaliśmy z oferowania konstrukcji ze stali ocynkowanej.
Nasze konstrukcje zaprojektowane są w taki sposób, że każdy wariant spełnia obliczenia statyczne dla:

- każdej strefy wiatrowej od 1 do 3 i

- każdej strefy śniegowej od 1 do 4

według odpowiedniej normy PN.
Budowa modułowa zapewnia również jeszcze jeden atut, mianowicie można, w przypadku większych instalacji, a nawet farm fotowoltaicznych, szybko zaprojektować odpowiedniej długości rzędy z zachowaniem odległości dylatacyjnych. Solidność konstrukcji pozwala również w granicach możliwości wytrzymałości materiałowych rozstawiać słupy w mniejszej lub większej odległości od siebie w zależności od strefy wiatrowej lub śniegowej.

W Prinż Cieszyn każdy projekt powyżej 30kW analizowany jest indywidualnie i optymalnie dobierane rozwiązania z zachowaniem konserwatywnego podejścia konstruktora do solidności konstrukcji gwarantują inwestorowi najwyższy wskaźnik ceny do jakości.
