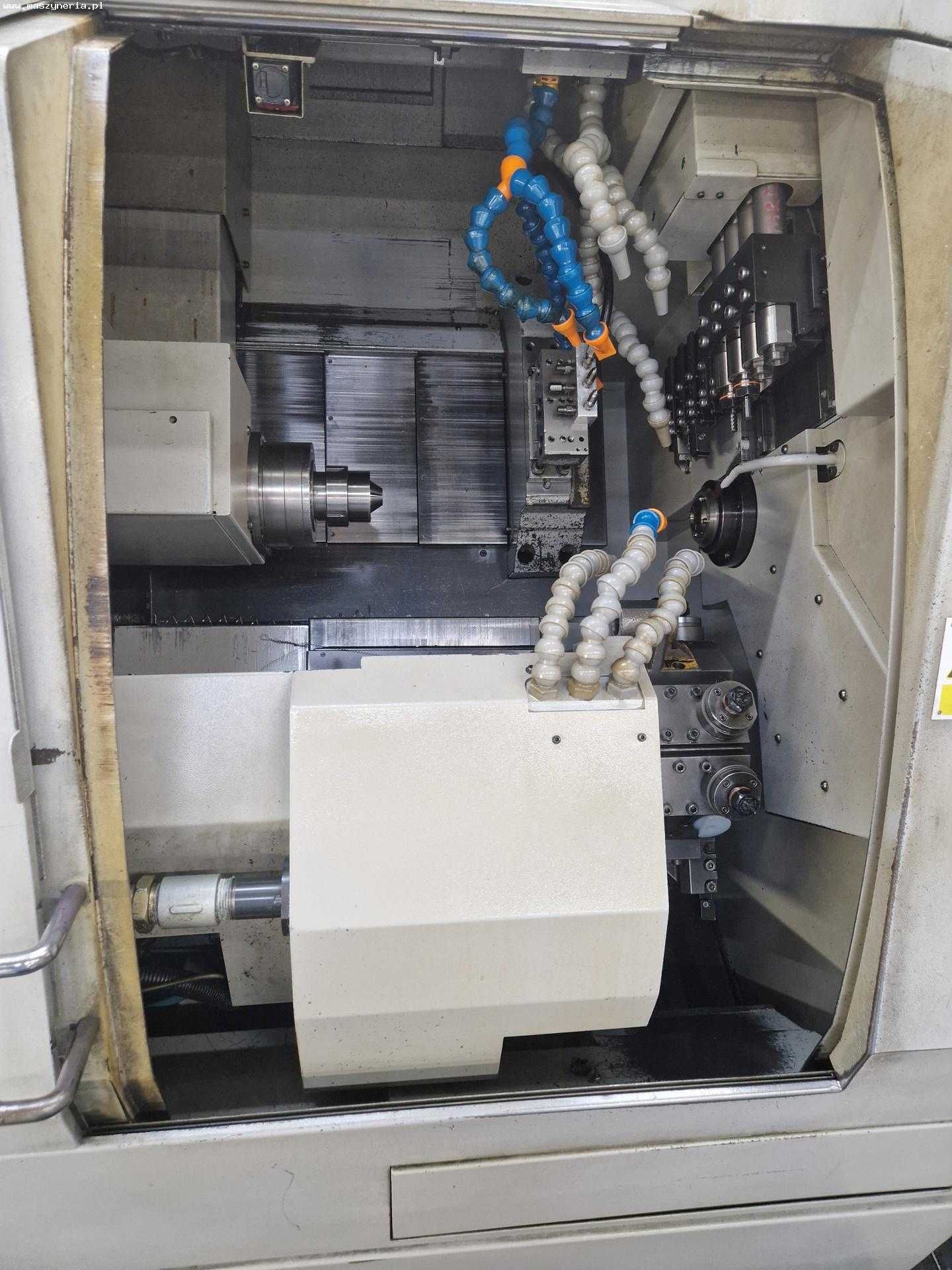

Automat tokarski typu szwajcarskiego CITIZEN M32 V wyprodukowany został w 2003 roku w Japonii przez CITIZEN WATCH CO., LTD.

Dane techniczne tokarki CNC CITIZEN M32 V
Dane ogólne
- liczba osi: 8 (X1, Y1, Z1, X2, Y2, Z2, X3, Z3)
- posuw w osi X1/X2/X3: 108/120/238 mm
- posuw w osi Y1/Y2: 275/44 mm
- posuw w osi Z1/Z2/Z3: 325/202/410 mm
- posuw przyśpieszony w osi X1, Y1, Z1, X2, Z2, X3, Z3: 20 m/min
- posuw przyśpieszony w osi Y2: 8 m/min
- długość pręta: 2500 mm
- wysokość środka: 1132 mm
- maksymalna liczba narzędzi: 22 + α, w tym:
narzędzia w stacji nr 1: 5
narzędzia napędzane w stacji nr 1: 4
narzędzia w stacji nr 2: 10 + α
narzędzia w uchwycie przeciwwrzeciona: 3
- maksymalne wymiary narzędzi :
stacja nr 1: 16 x 16 x 130 mm
stacja nr 2: 16 x 16 x 90 mm
stacja nr 2 (tuleja): 25,4 mm
uchwyt przeciwwrzeciona (tuleja): 25,4 mm
- maksymalna średnica narzędzia zamontowanego w uchwycie obrotowym stacji nr 1 (wiertło i frez trzpieniowy): 10 mm
- maksymalna średnica narzędzi w uchwycie obrotowym stacji nr 2:
wiertło i frez trzpieniowy: 10 mm
frez do cięcia wzdłużnego: 60 x 15,875 mm; 63 x 16 mm
frez boczny: 60 x 25,4 mm; 63 x 22 mm
frez obwiedniowy: 32 x 10 mm
frez wielokątny: 80 x 15,875 mm
- moc silnika napędu tulei prowadzącej (10 min/ praca ciągła): 1,5/0,75 kW
- moc wrzeciona stacji narzędziowej nr 1: 1 kW
- moc wrzeciona stacji narzędziowej nr 2 (10 min/ praca ciągła): 1,5/0,75 kW
- moc serwomotoru tylnej stacji narzędziowej: 0,75 kW
- pojemność zbiornika na chłodziwo: 170 l
- wymiary (dł. x szer. x wys.): 2770 x 1370 x 1820 mm
- waga maszyny CITIZEN M32 V: 3200 kg

Wrzeciono główne
- maksymalna średnica toczenia: 32 mm
- maksymalna długość toczenia: 320 mm
- zdolność wiercenia (obróbka czołowa): 12 mm
- zdolność gwintowania (obróbka czołowa): M10
- prędkość obrotowa: 200-8000 obr/min
- prędkość narzędzi obrotowych: 200-5000 obr/min
- zmiana prędkości obrotowej: bezstopniowa, S + 4-cyfrowa wartość numeryczna
- średnica otworu we wrzecionie: 36 mm
- indeksacja wrzeciona: 1°
- indeksacja osi C: 0,001°
- moc napędu (15 min/ praca ciągła): 5,5/3,7 kW

Przeciwwrzeciono
- zdolność wiercenia (obróbka od tyłu): 10 mm
- zdolność gwintowania (obróbka od tyłu): M8
- prędkość obrotowa: 200-7000 obr/min
- prędkość narzędzi obrotowych: 200-5000 obr/min
- zmiana prędkości obrotowej: bezstopniowa, S + 4-cyfrowa wartość numeryczna
- maksymalna długość wystawania detalu z przeciwwrzeciona: 65 mm
- maksymalna długość detalu podczas odbioru przedniej strony z przeciwwrzeciona: 145 mm
- maksymalna średnica uchwytu: 32 mm
- indeksacja wrzeciona: 1°
- indeksacja osi C: 0,001°
- moc napędu (15 min/ praca ciągła): 2,2/1,5 kW

Wyposażenie centrum tokarskiego CNC CITIZEN

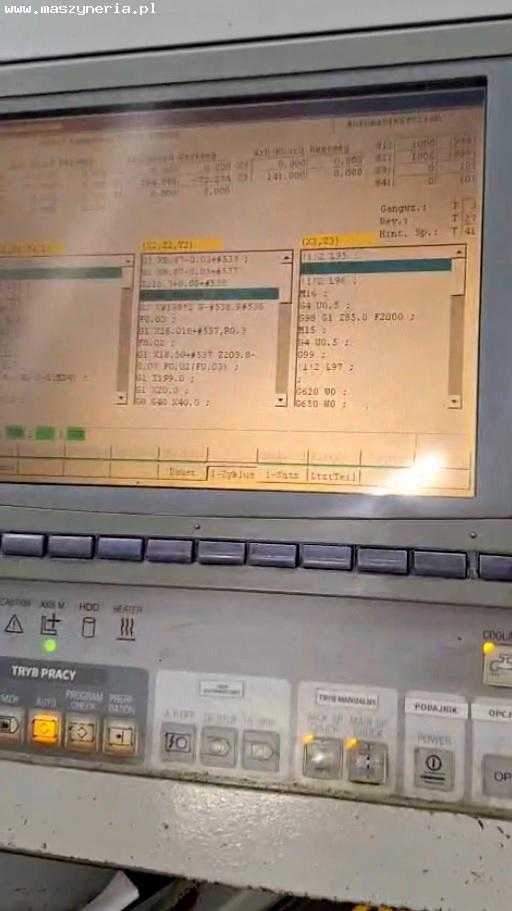

- sterowanie CNC: CINCOM SYSTEM M6D

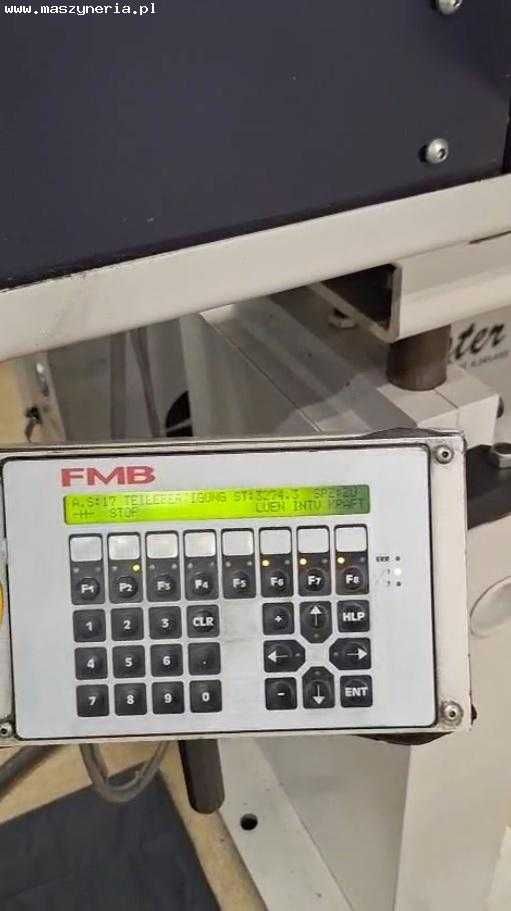

- podajnik pręta: FMB
- przeciwwrzeciono
- system wysokiego ciśnienia
- 3 stacje narzędziowe o maksymalnej pojemności 22 sztuk narzędzi
- transporter wiórów
